Электромеханический замок на калитку: принцип работы, устройство и назначение. ТОП-10 рейтинг популярных моделей замков 2025 года

Владельцы частных домов знают о том, как иногда не просто выйти во двор, чтобы открыть калитку гостям из-за плохих погодных условий.

Сегодня эта проблема легко решается установкой электромеханического замка, который позволяет открыть дверь, не выходя из дома при помощи кнопки.

Основные типы замков для калитки

Электромагнитный. Данный тип представляет собой электромагнит. Благодаря простоте конструкции замок данного типа легко устанавливается и имеет большой срок службы.

• К преимуществам можно отнести и использование электронных ключей.
• Такие ключи гораздо проще копировать. Электромагнит немного греется.
• Это позволяет ему корректно работать в самую плохую погоду.
• К недостаткам можно отнести необходимость постоянной подачи питания и массивность электромагнита.

Поэтому данное устройство подойдёт не всегда. Стоимость такой системы значительно выше электромеханических аналогов.

Электромеханический

Второй тип представляет собой механический замок, который открывается с улицы обычным ключом. Для его открытия в доме может быть установлена кнопка либо домофон.

Электромоторный

Благодаря использованию электродвигателя. Данный вид не требует усилий для закрытия калитки. К недостаткам можно отнести большее время открывания.

Соленоидный

Такие замки могут иметь различную конструкцию. Одни управляются только током, другие имеют возможность открытия замка простым ключом. Такой замок требователен к управляющему напряжению. Иначе возможна некорректная работа.

Виды корпусов замка

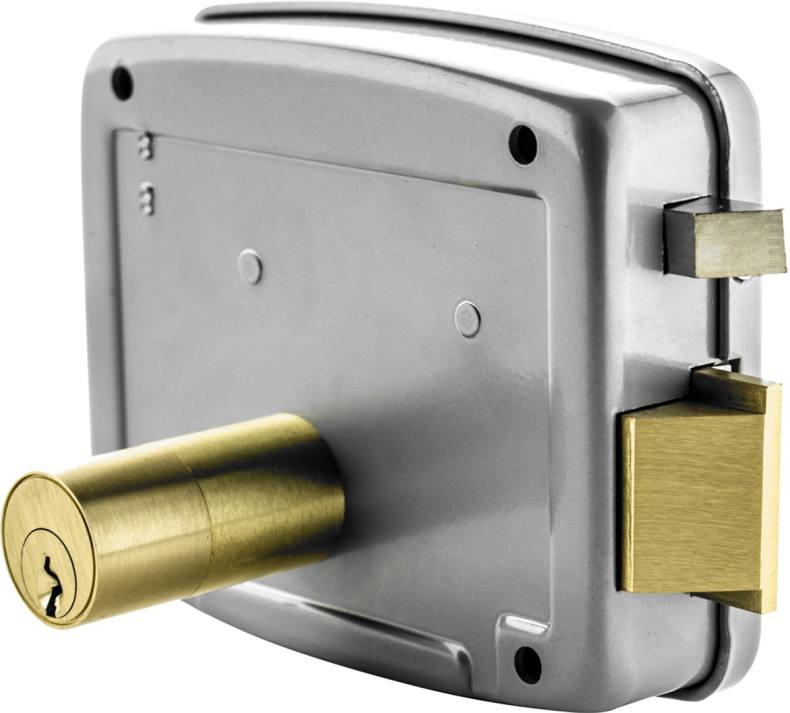

1. Чаще всего покупатели отдают предпочтение накладным моделям за простоту установки и невысокую стоимость. На рынке существует широкий выбор моделей накладных замков.

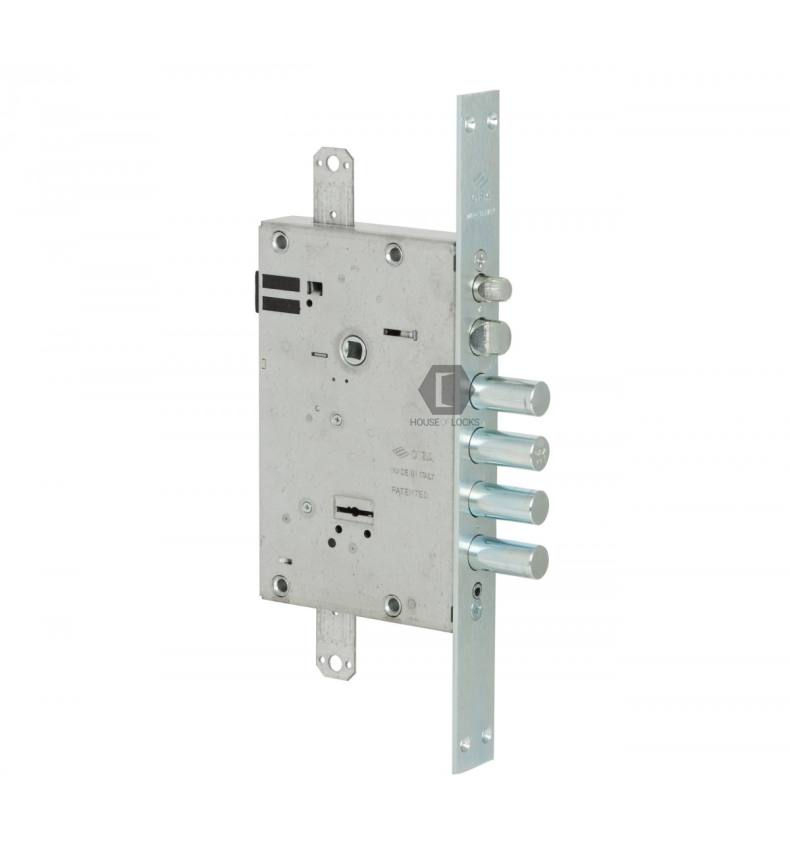

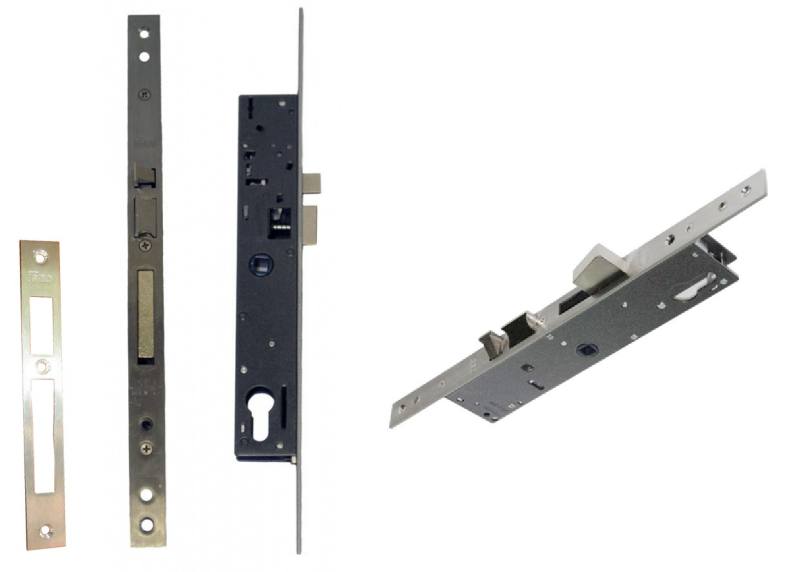

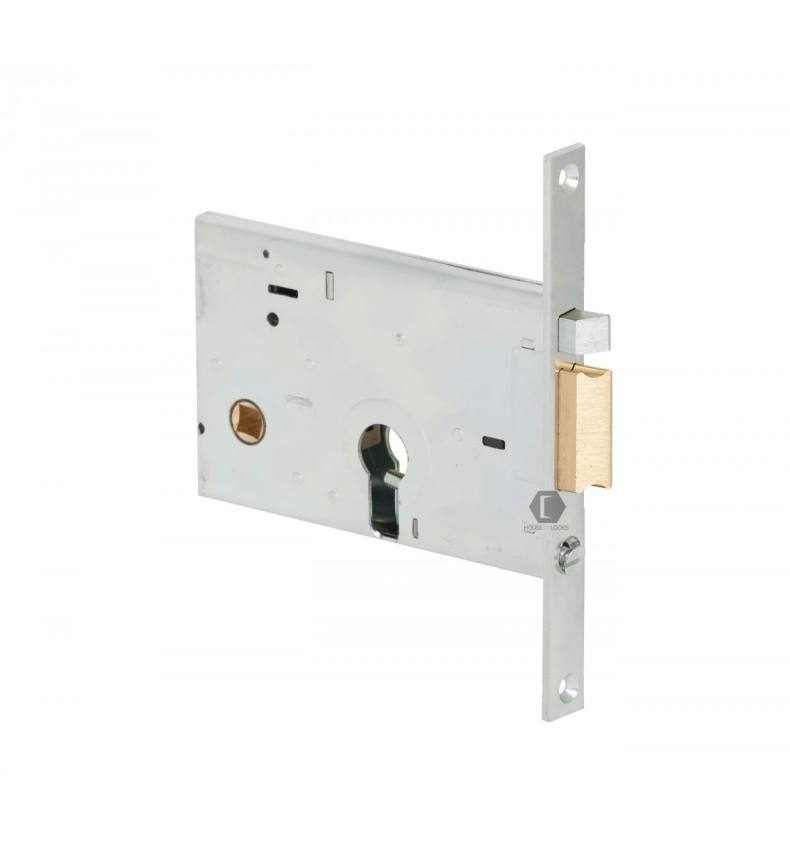

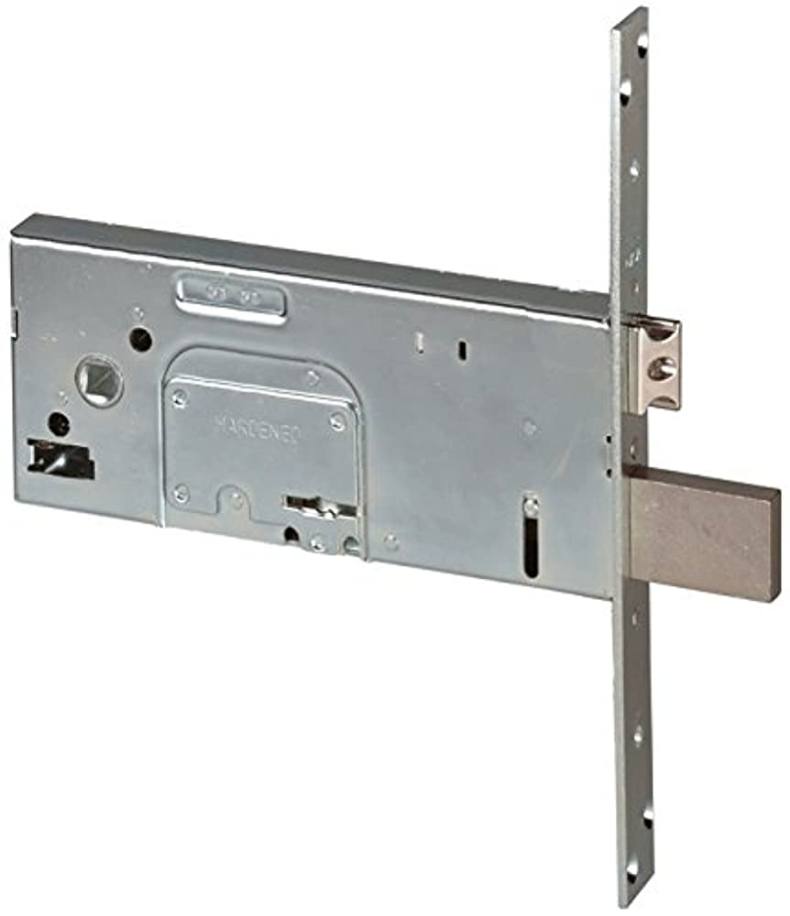

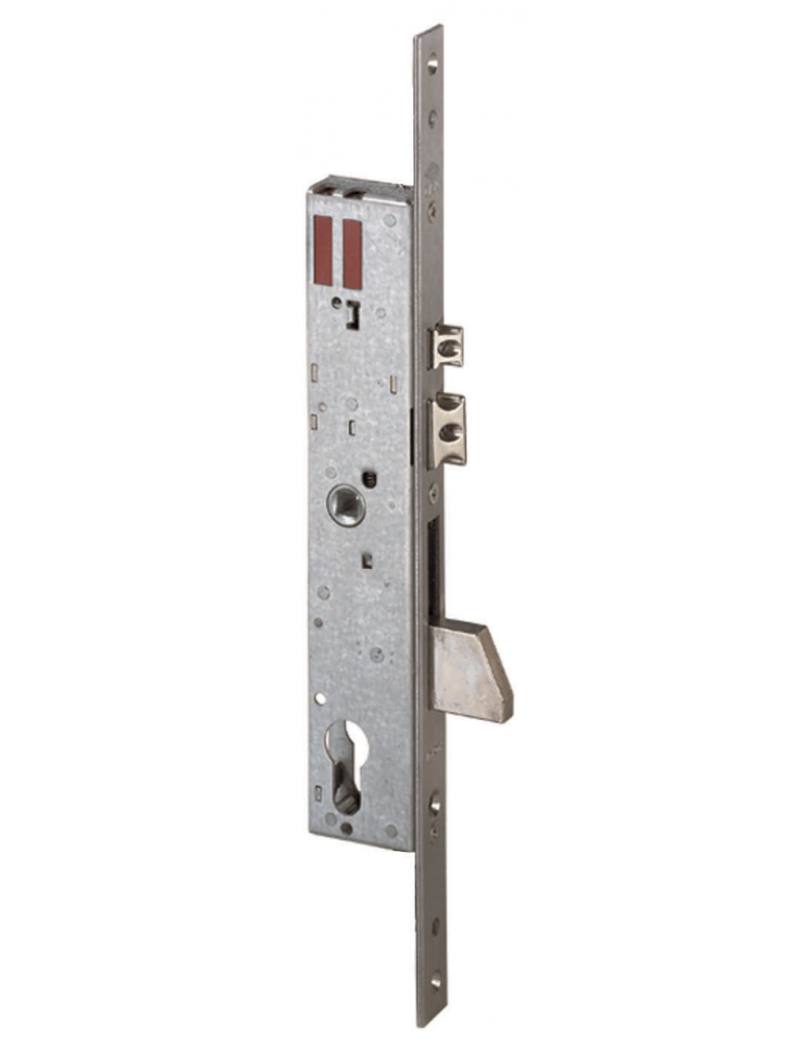

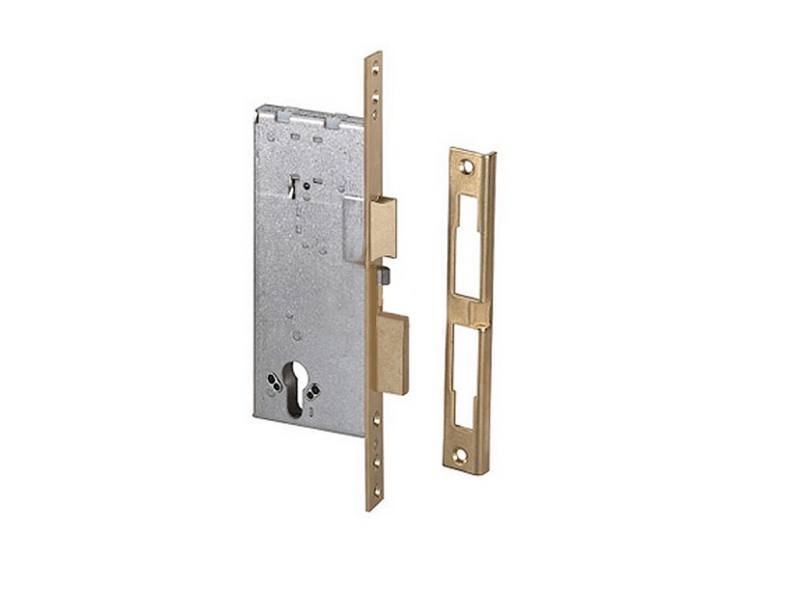

2. Врезной корпус обычно устанавливается на калитки с двойной обшивкой.

Монтаж замка на калитку

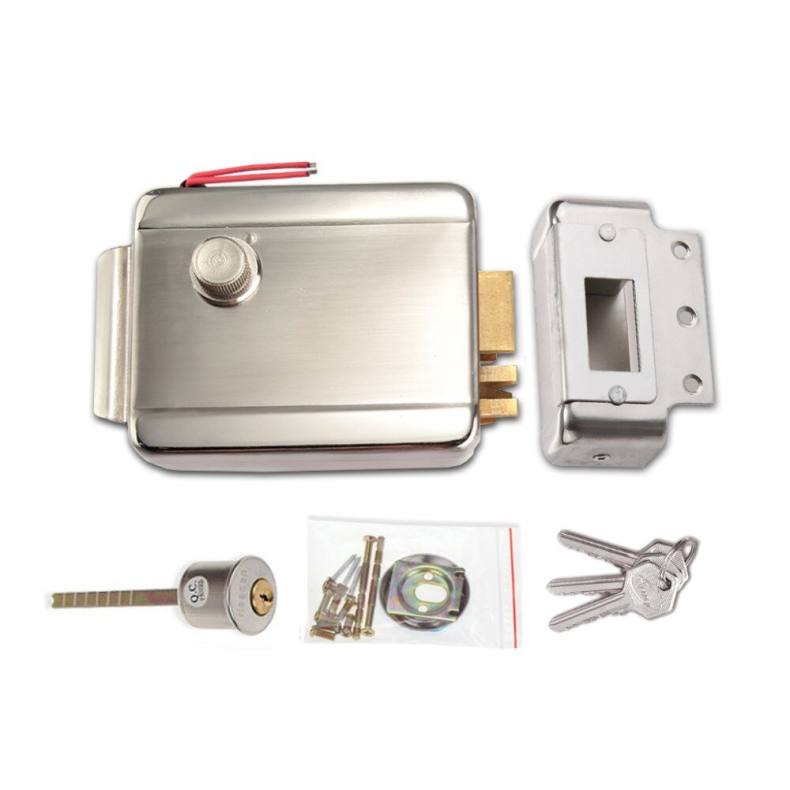

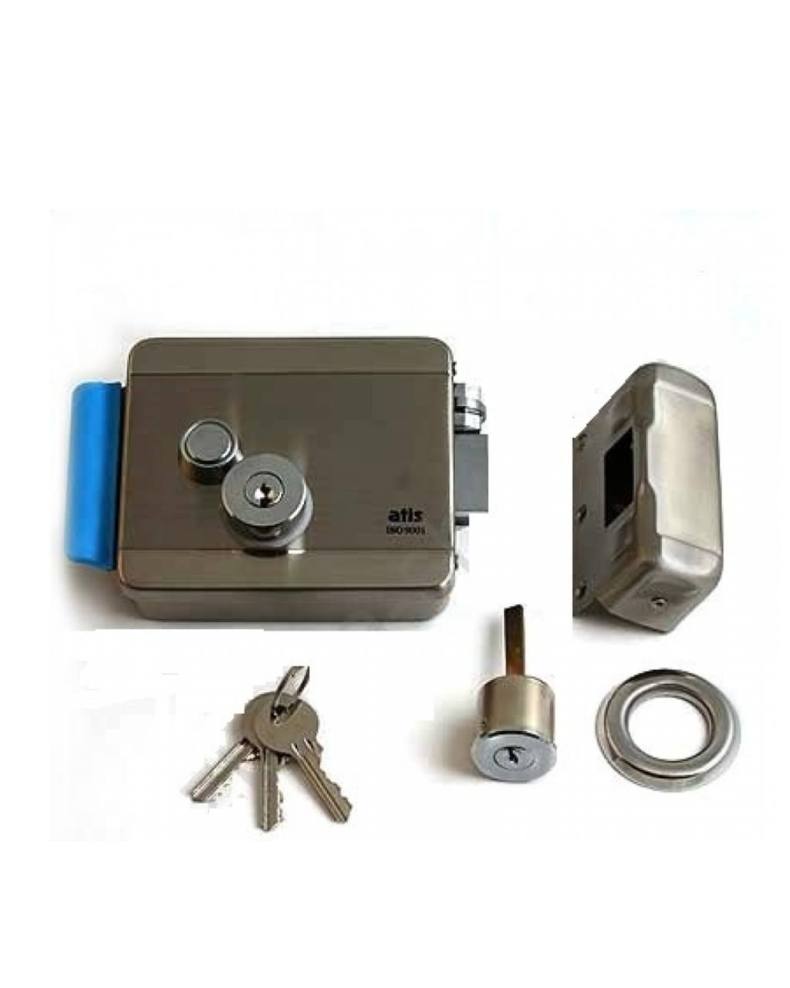

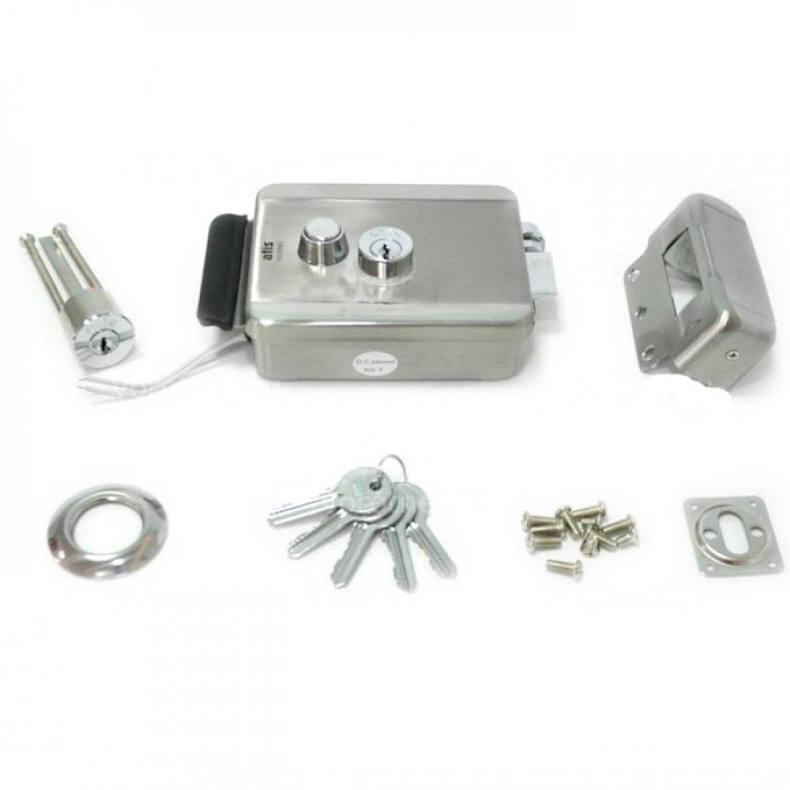

Перед началом работ лучше ознакомиться с инструкцией. Чаще всего для установки на калитку люди выбирают электромеханический вариант. Данные устройства поставляются с небольшим комплектом, в который входит: ответная пластина, комплект ключей и личинка.

Кроме того, производитель может дополнить комплект метизами и декоративными накладками.

Устанавливать механизм желательно посередине. Под каждый материал калитки требуются свои крепёжные элементы. В работе понадобится электродрель, набор свёрл и стандартный набор ручных инструментов.

• После установки проверяем работу обычным ключом. При правильной установке засов должен иметь достаточную длину для надежного закрытия и свободно перемещаться. Если всё хорошо, то приступаем к прокладке кабеля.
• Кабель лучше брать с запасом, при его покупке стоит обратить внимание на способность изоляции переносить низкие температуры. Желательно защитить провод гофрированной трубой.
• При прокладке кабеля под землёй лучше использовать пластиковые трубы. Также стоит учитывать, что провода могут повредить или воспользоваться ими для получения доступа, поэтому кабель лучше спрятать.

При установке электромагнитного замка, в ответной части должен быть люфт для компенсации неровностей.

Подключение замка к электричеству

Электромеханического. Помимо устройства нам понадобится собрать комплект. Если речь идёт об электромеханическом замке, то помимо кабеля достаточно будет приобрести блок питания и кнопку с нормально разомкнутыми контактами.

В этом варианте лучше дополнительно установить звонок для оповещения.

• Кабеля достаточно двужильного (2х0,5 мм²), лучше (2х0,75 мм²).
• Источник питания приобретается под конкретную модель.
• Требования по питанию указаны в документации к устройству.
• Обычно необходимо напряжение от 12 до 16 вольт, и ток от 1 до 2 ампер.
• Существуют блоки питания с возможностью регулировки напряжения.
• Это позволяет компенсировать падение напряжения при подключении длинного провода.
• Кнопка также должна соответствовать нужным параметрам. Кнопка и блок питания могут иметь больший ток.

Если не хватает питания для открытия ригеля, то можно использовать блок управления замком. БУЗ — это устройство, для накопления заряда, который используется при нажатии кнопки. Блок имеет небольшие размеры и обычно помещается в корпус.

Кнопка устанавливается вразрез одного из проводов. Желательно использовать плюс. Питание подключается с соблюдением полярности. Иначе если имеется электроника, несоблюдение полярности может привести к поломке.

Подключение домофона

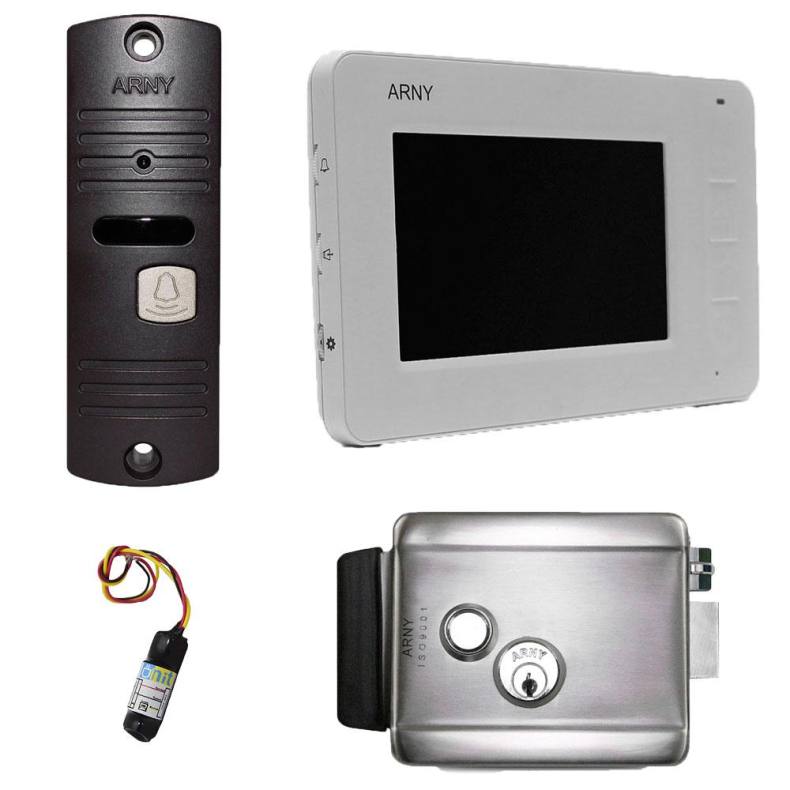

При установке домофона нам понадобится вызывная панель.

• Для работы панели необходим 4-х жильный кабель (4х0,5 мм²), лучше (4х0,75 мм²).
• Управление осуществляется через вызывную панель.
• В этом случае может быть использован встроенный источник питания, если параметры соответствуют необходимым.
• Но это может привести к перебоям в работе из-за просадки напряжения.
• Здесь может помочь установка на ранее упомянутого БУЗ.
• Для защиты электроники на случай обратного ЭДС к схеме подключается диод.

Лучше не экономить на проводе и провести отдельное питание на кнопку. Такой вариант надёжнее. Схема подключения при этом будет отличаться. При большой длине кабеля более 50 метров могут быть проблемы с изображением. В таком случае поможет коаксиальный кабель — КВК 2*0,5.

Подключение электромоторного замка

Электромоторные версии, требуют наличия постоянного питания. Схему подключения к вашей модели обычно можно найти в документации.

Подключение электромагнитного замка

Для работы электромагнитных замков требуется система контроля и управления доступом (СКУД), к которой в свою очередь подключаются различного рода электронные ключи. Большую популярность завоевал простой и недорогой контроллер Z-5R.

Устройство замков

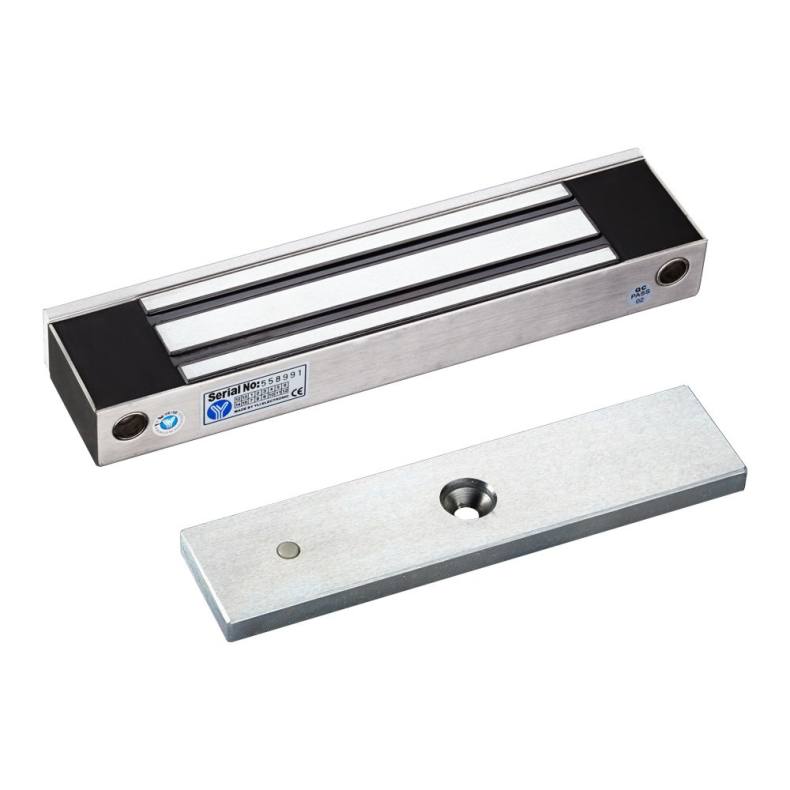

Электромагнитный. Принцип работы устройства очень прост.

• На электромагнит постоянно подаётся напряжение, благодаря чему удерживается ответная пластина, которая закреплена на калитке.
• Для открытия калитки достаточно отключить электромагнит.

По причине высокой износостойкости, электромагнитные модели часто используются в местах с большой проходимостью.

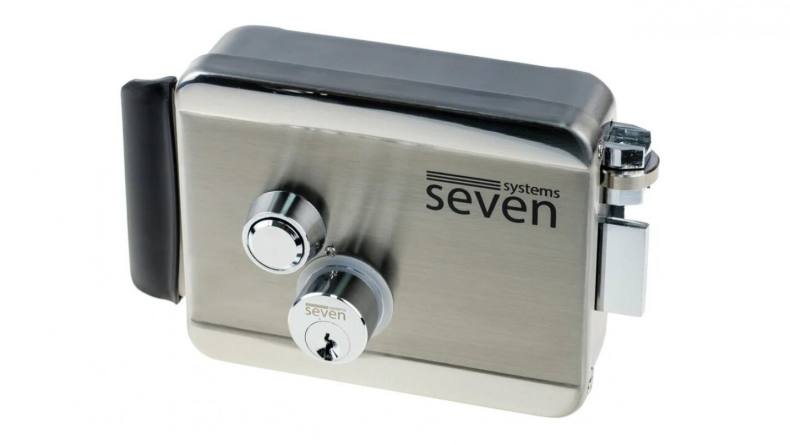

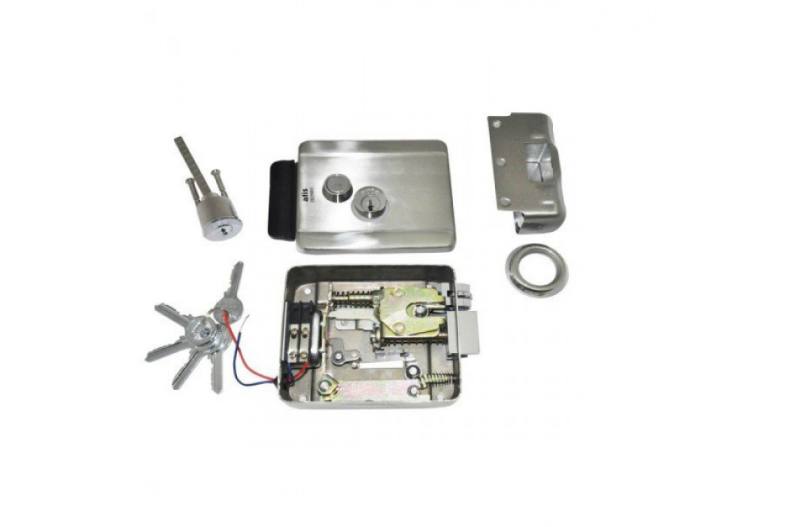

Как устроен электромеханический замок

В корпусе устройства установлен небольшой электромагнит, который при подаче на него электрического импульса открывает калитку. На корпусе с внутренней стороны также имеется кнопка открытия.

Существуют модели с блокировкой данной кнопки при помощи ключа на случай, если калитка решетчатая, чтобы посторонние люди не смогли дотянуться до кнопки.

• К недостаткам можно отнести тот факт, что из-за наличия взводного ролика калитку придётся закрывать с некоторым усилием.
• В корпус может попасть снег и лёд, поэтому владельцы стараются периодически смазывать механизм и устанавливают козырёк.
• Несмотря на недостатки, данный вариант чаще всего устанавливается в частных домах.

Как устроен электромоторный замок

Здесь вместо пружин и механики используется небольшой электродвигатель, управляемый электроникой. Вместо взводного ролика используется датчик, в ответной части устанавливается магнит.

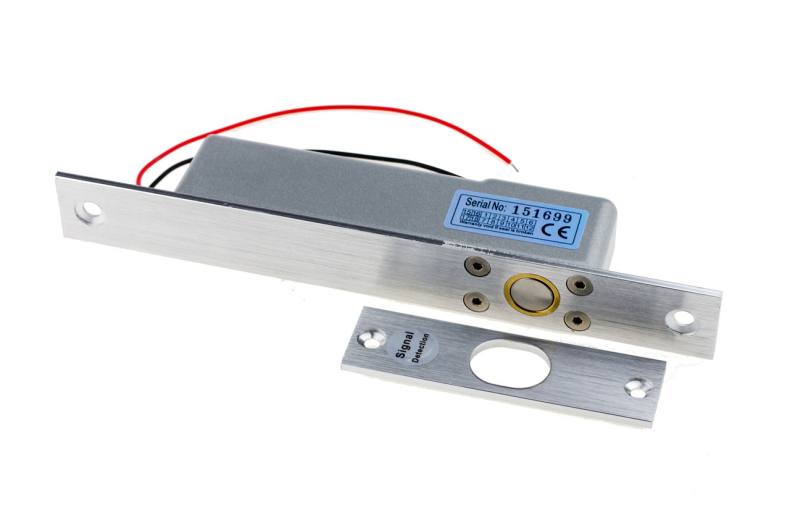

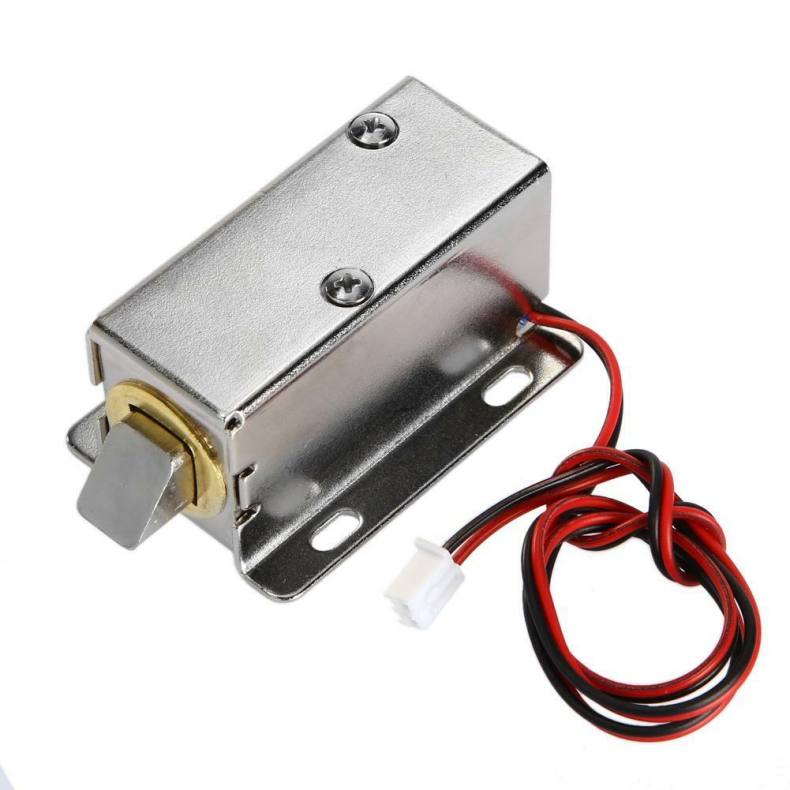

Как устроен соленоидный замок

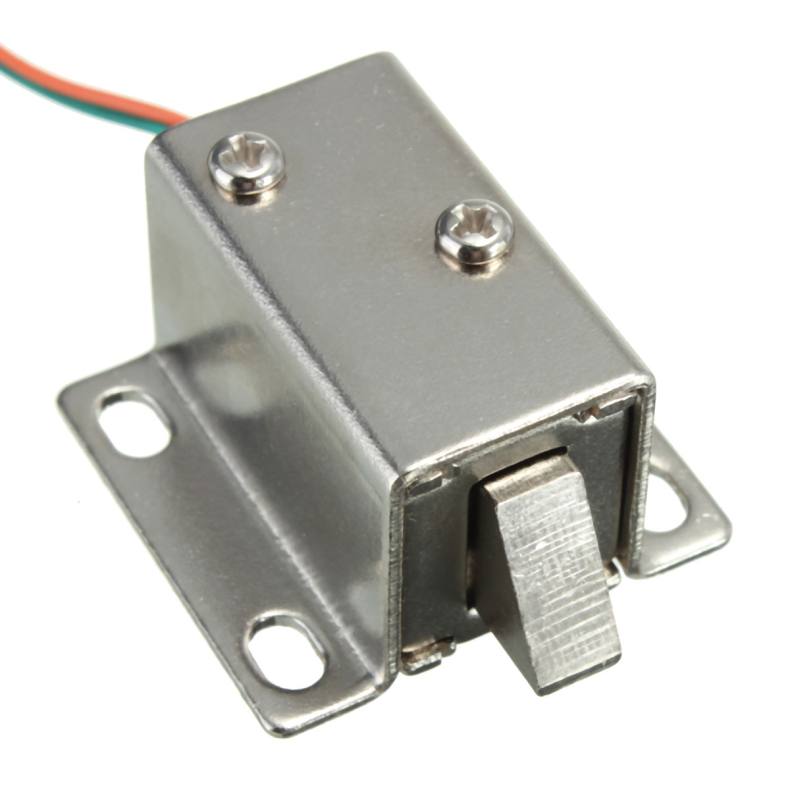

Катушка, установленная в корпусе, при подаче напряжения втягивает сердечник, соединённый с ригелем. После снятия напряжения пружина выталкивает ригель.

Рекомендации от мастера

1. Приобретая устройство, следует обратить внимание на то, в какую сторону открывается калитка. Замки могут быть правые или левые. Также существуют универсальные модели.
2. Лучше, если устройство будет работать как от электроники, так и от обычного ключа. На случай если пропадёт электричество.
3. Убедитесь, что выбранная вами модель имеет на корпусе кнопку открывания. Такую кнопку удобно использовать, выходя из дома.
4. Существуют электромеханические модели, на корпусе которых с внутренней стороны есть полная блокировка замка обычным ключом. Данная возможность используется ночью. Это позволяет повысить уровень безопасности.

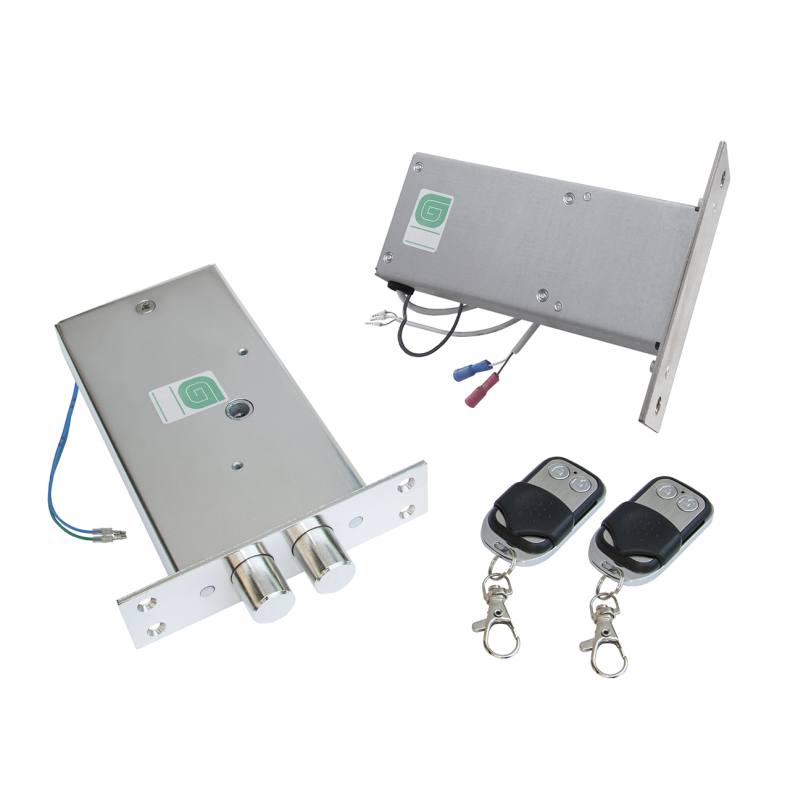

5. Если вопрос безопасности для вас стоит на первом месте, стоит обратить внимание на врезные электрические модели. Благодаря отсутствию внешних элементов на такой замок невозможно воздействовать с внешней стороны. Однако помимо питания они требуют наличия батареи. Соответственно, такие системы дороже.
6. У моделей с механикой стоит проверить ролик взвода. В некоторых устройствах ролик может требовать больших усилий, что не очень удобно и повышает уровень шума при закрытии калитки. Существуют экземпляры с возможностью регулировки прикладываемого усилия.
7. Не забудьте проверить температурный режим, при котором может работать механизм. Не все модели рассчитаны на работу при низких температурах и высокой влажности.
8. Желательно, чтобы корпус был изготовлен из нержавеющей стали. При отсутствии таковых подойдут и варианты с хорошей оцинковкой, либо с порошковой окраской.

Качественный замок обычно собирается из металлических деталей. Пластиковые элементы часто являются слабым местом.

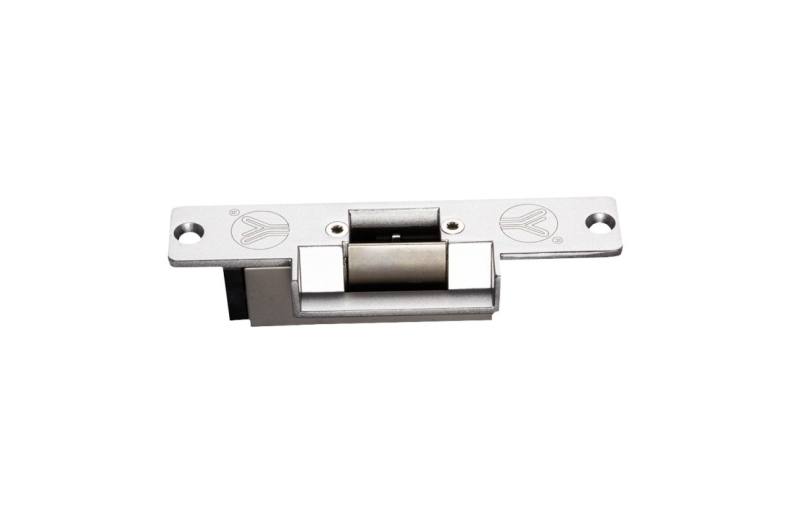

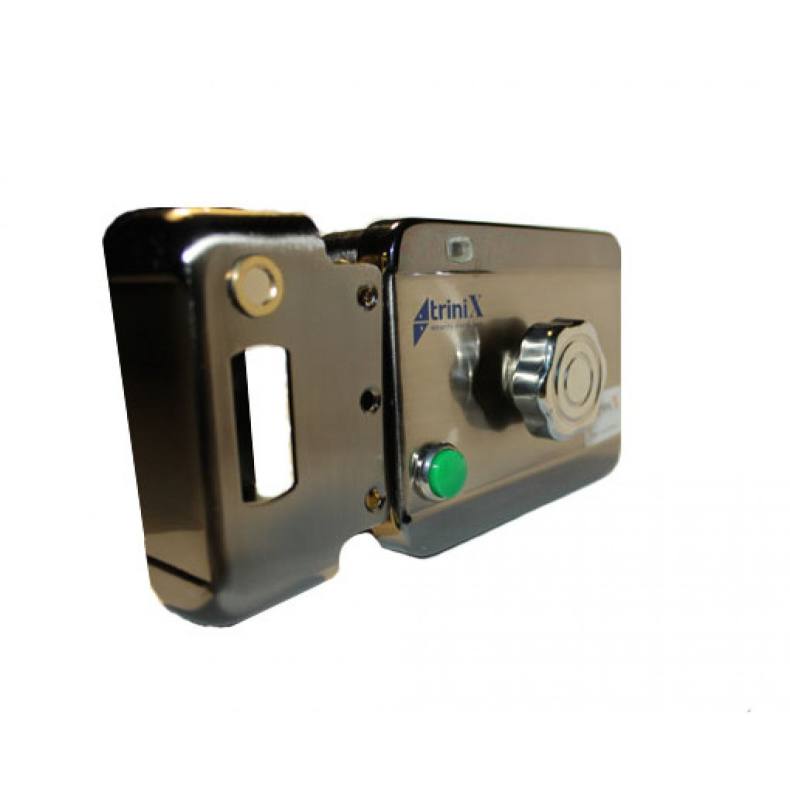

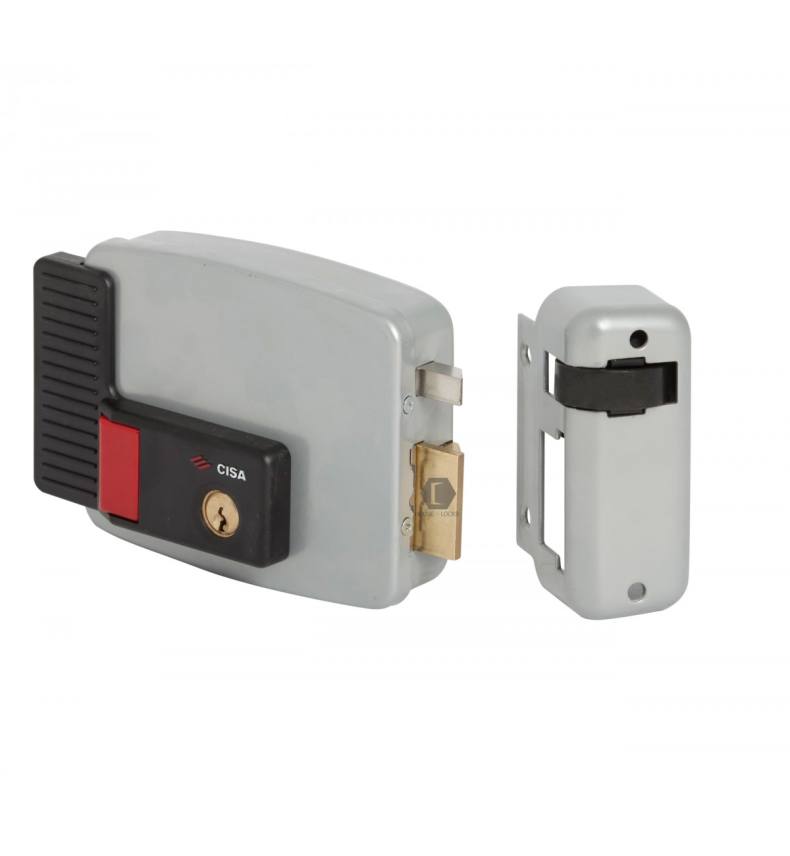

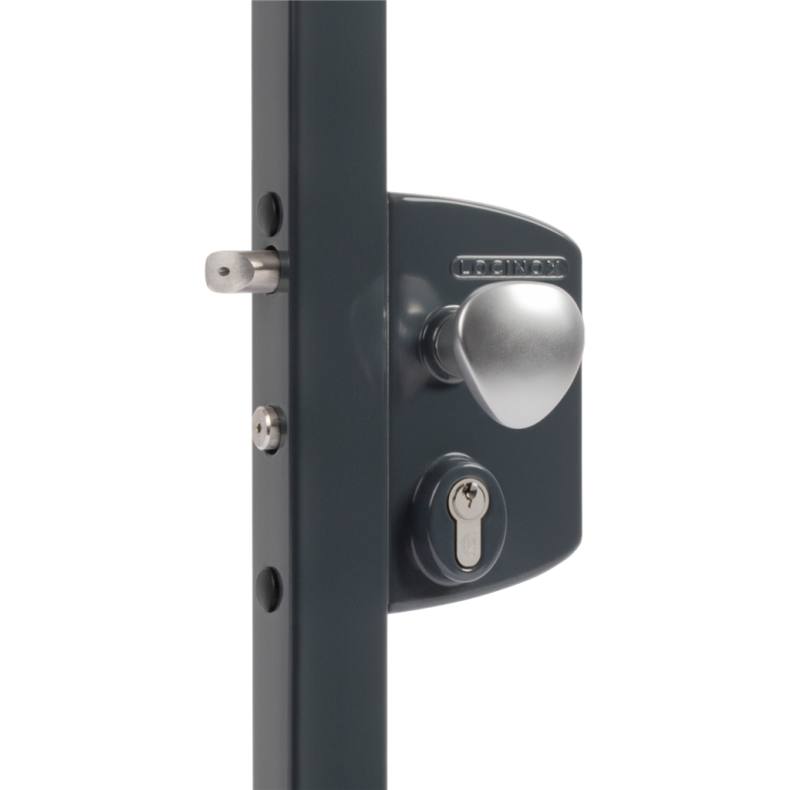

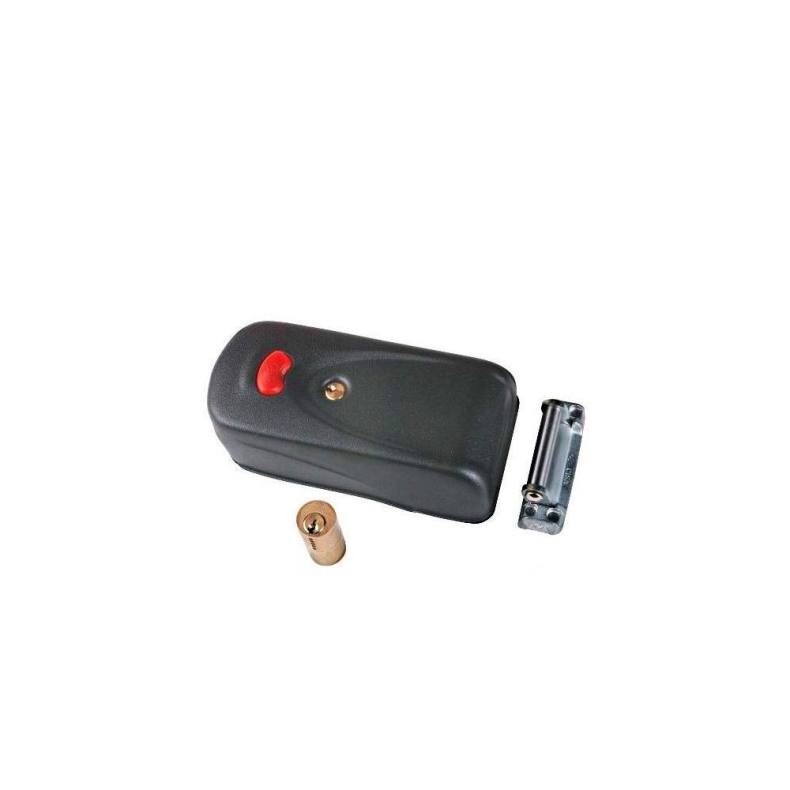

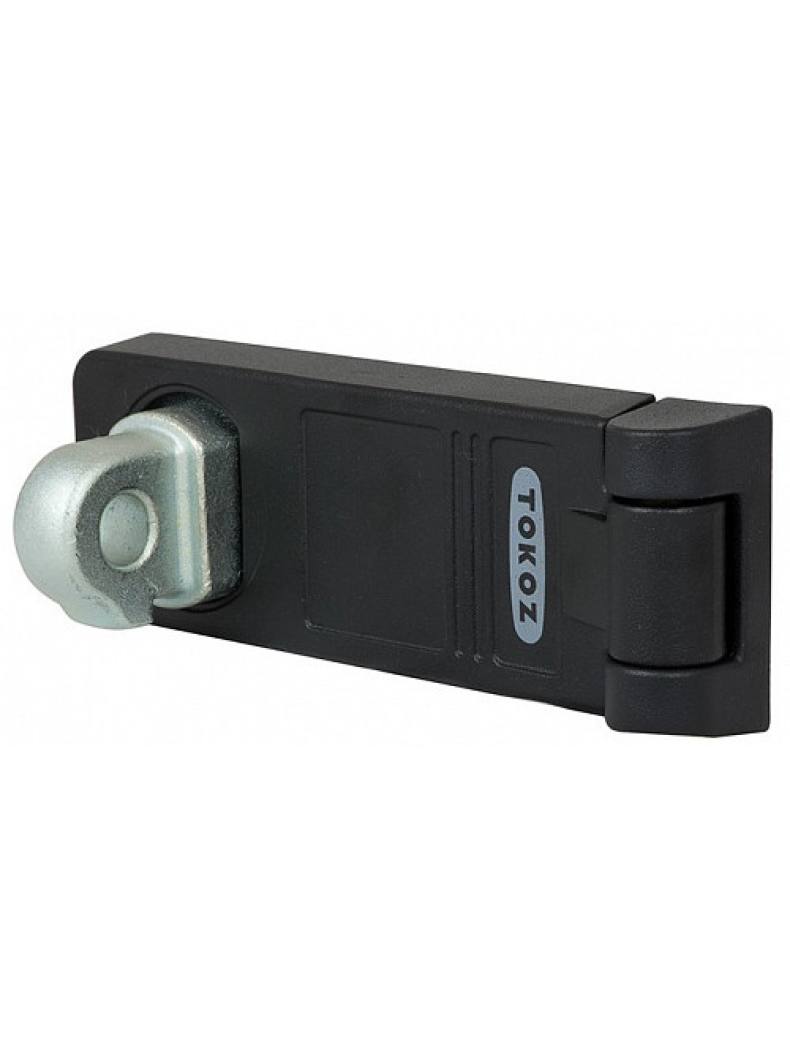

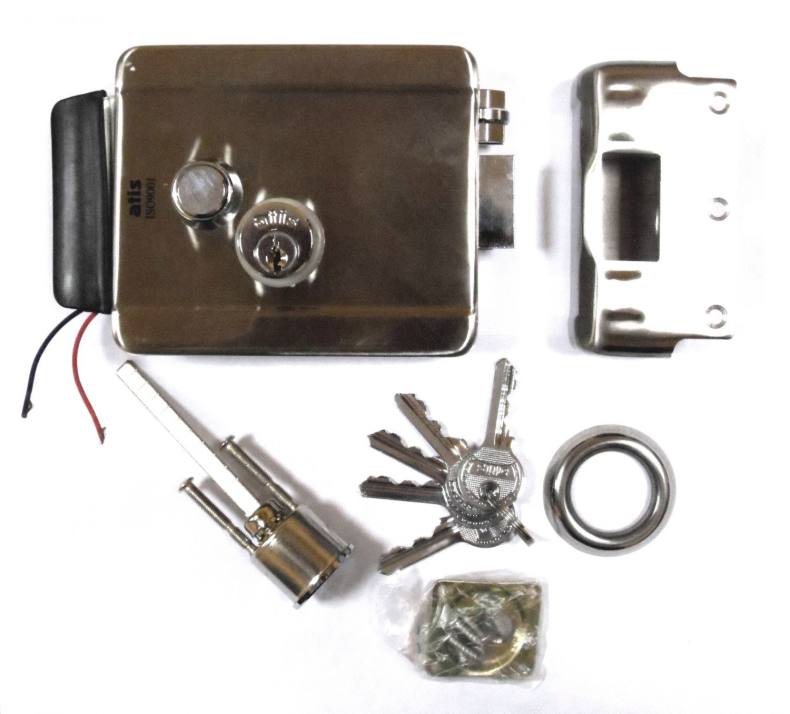

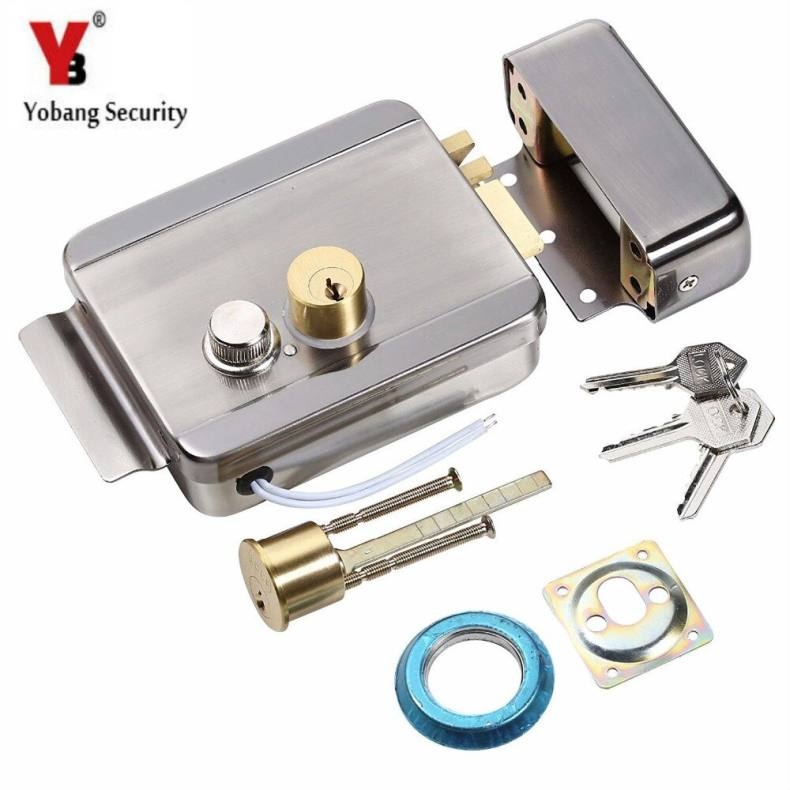

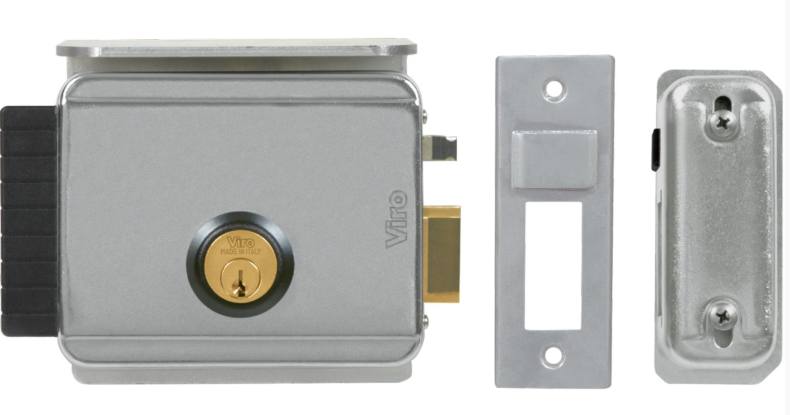

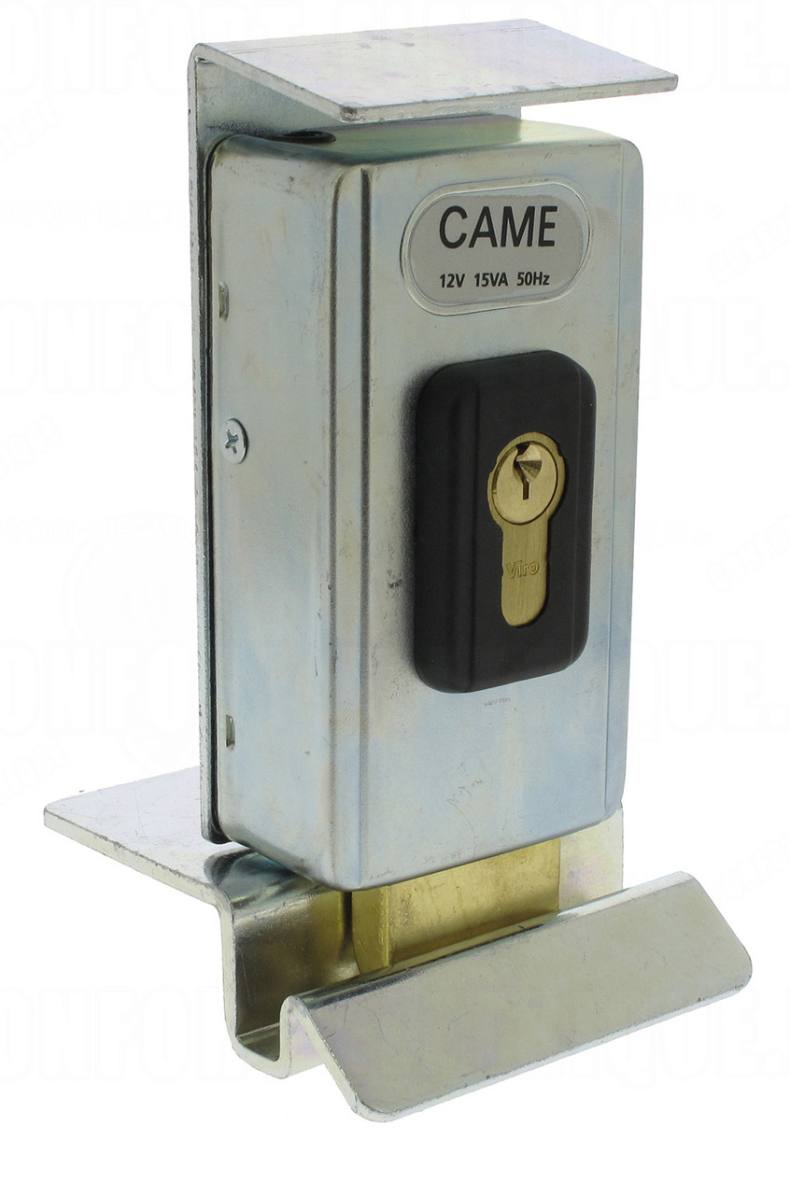

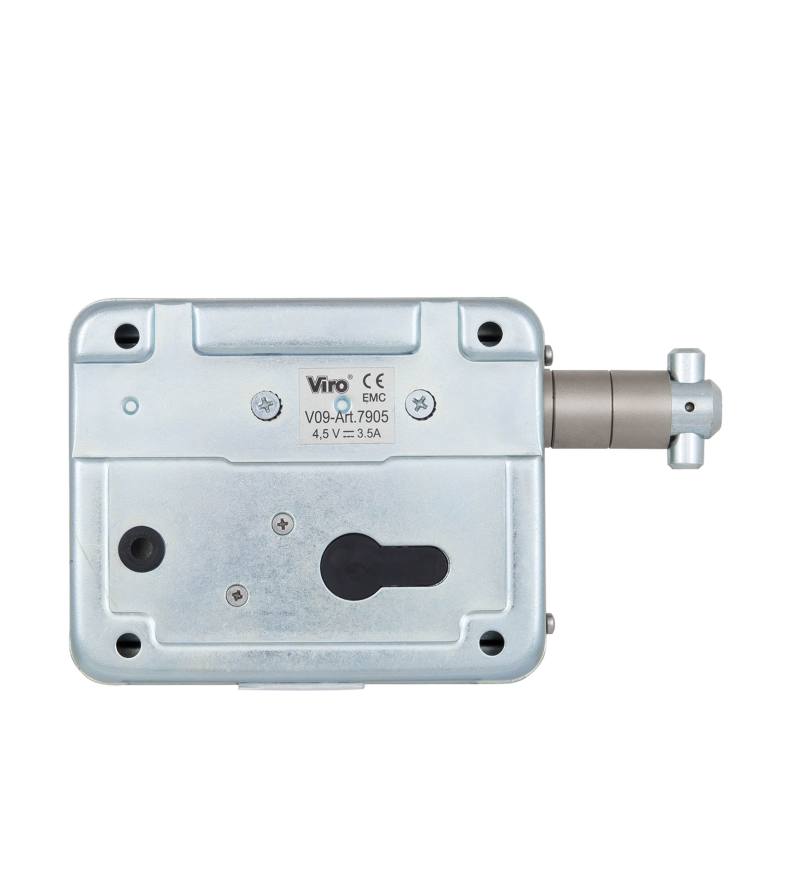

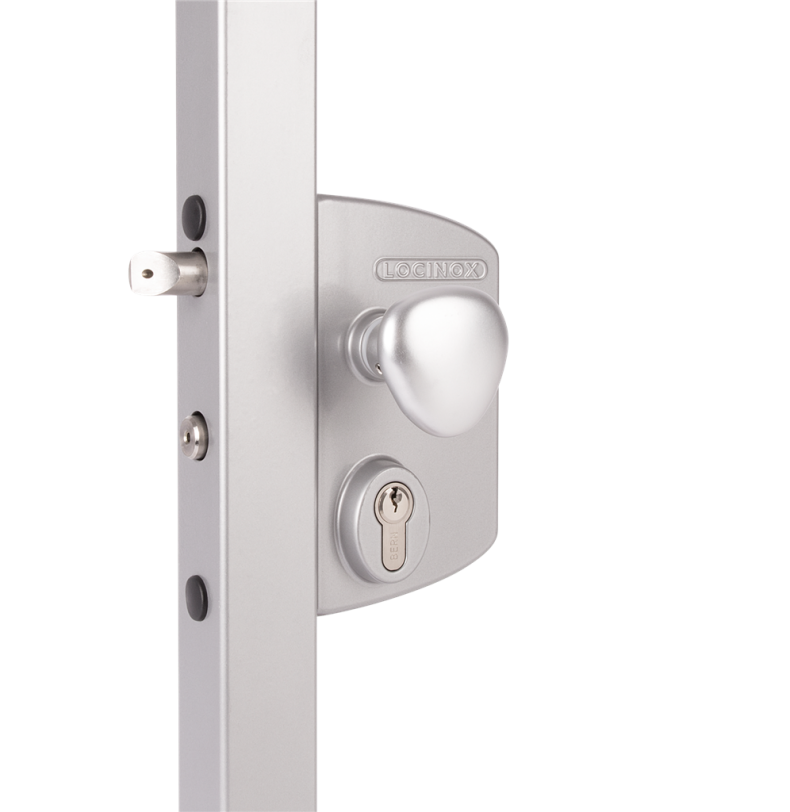

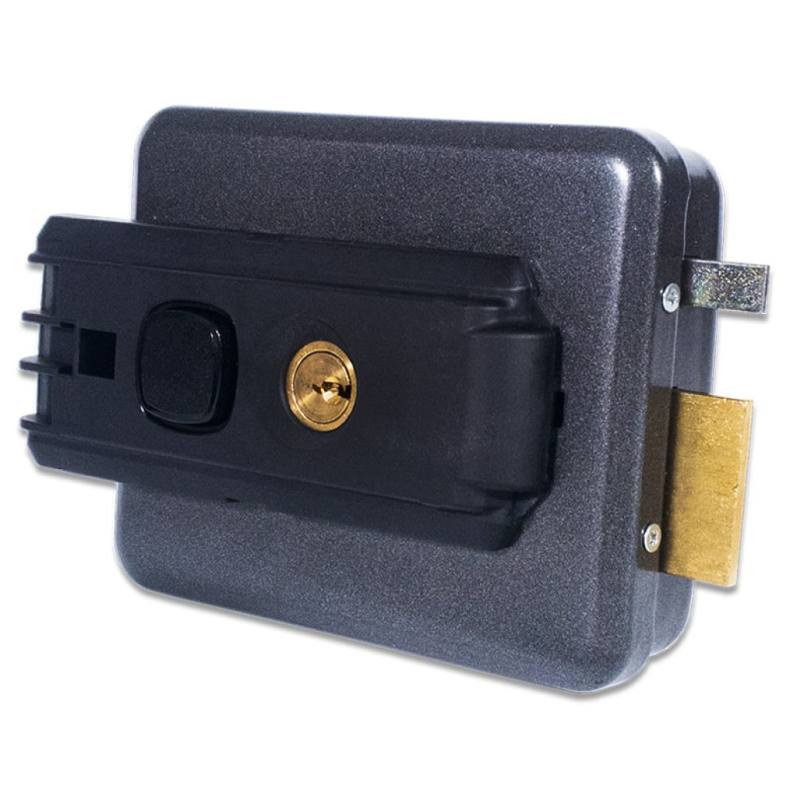

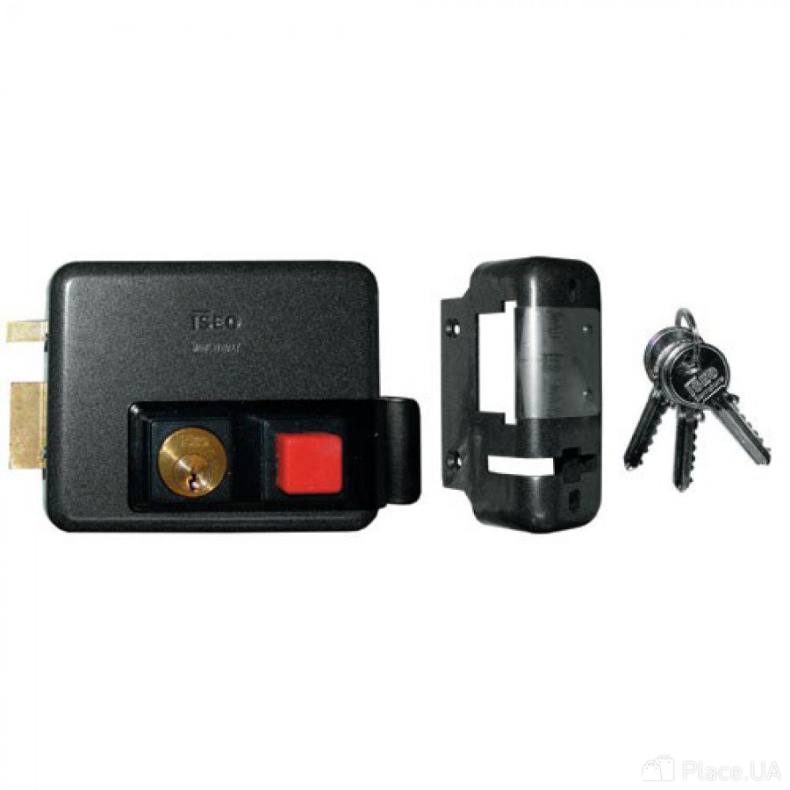

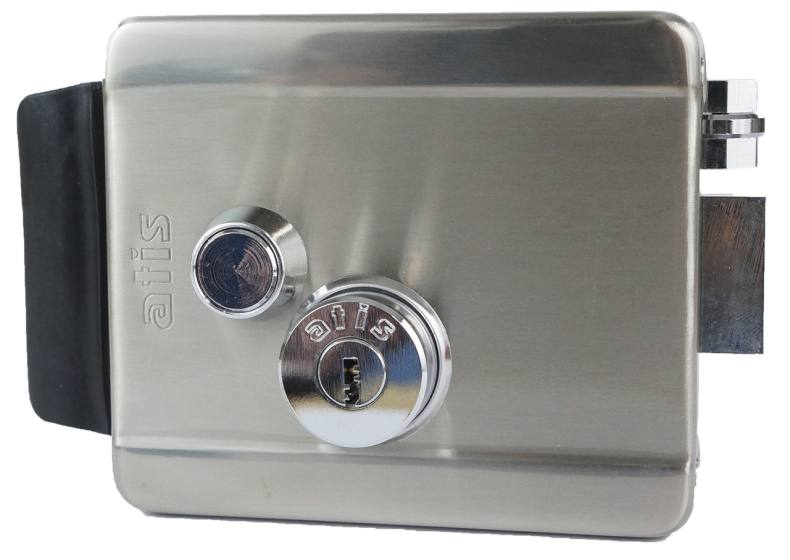

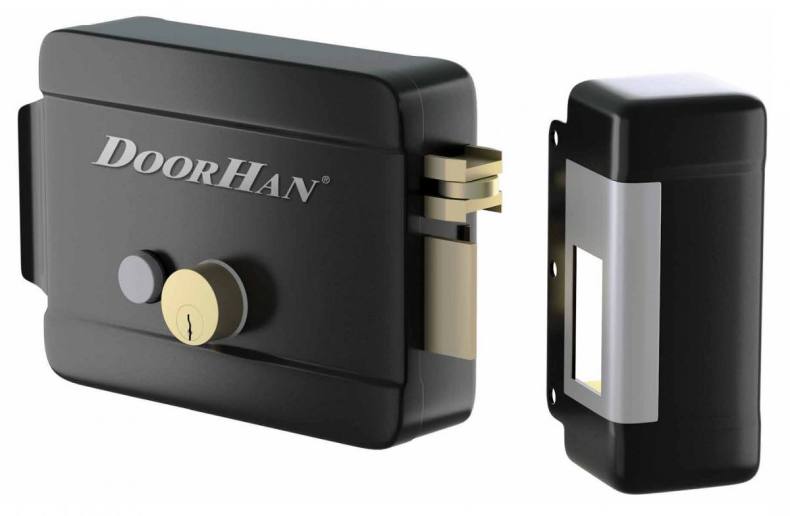

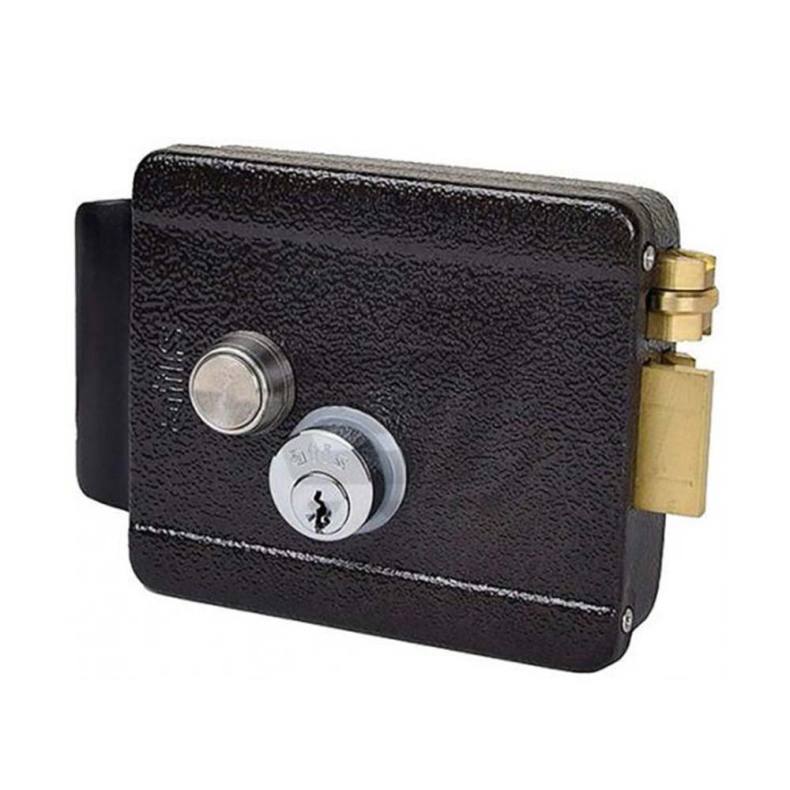

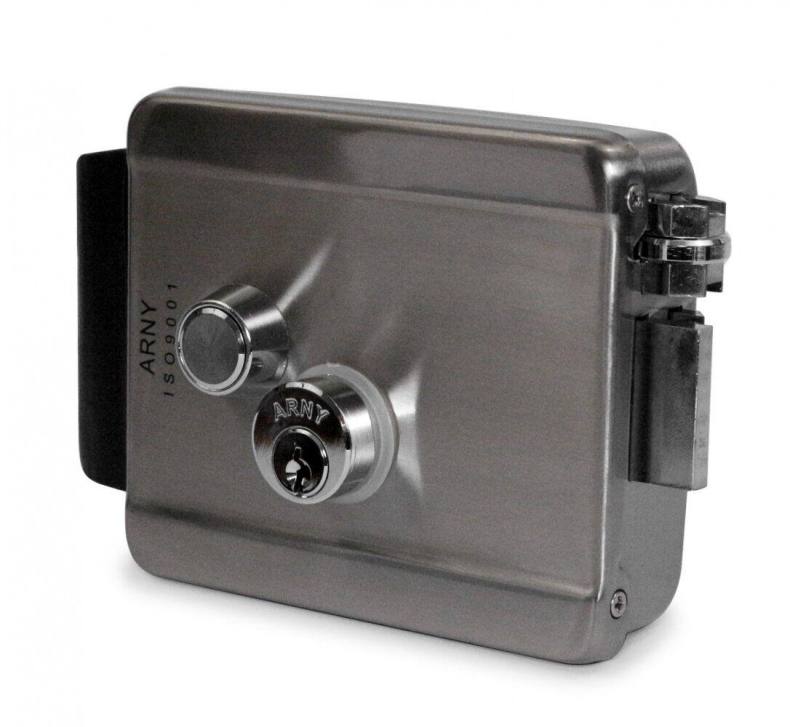

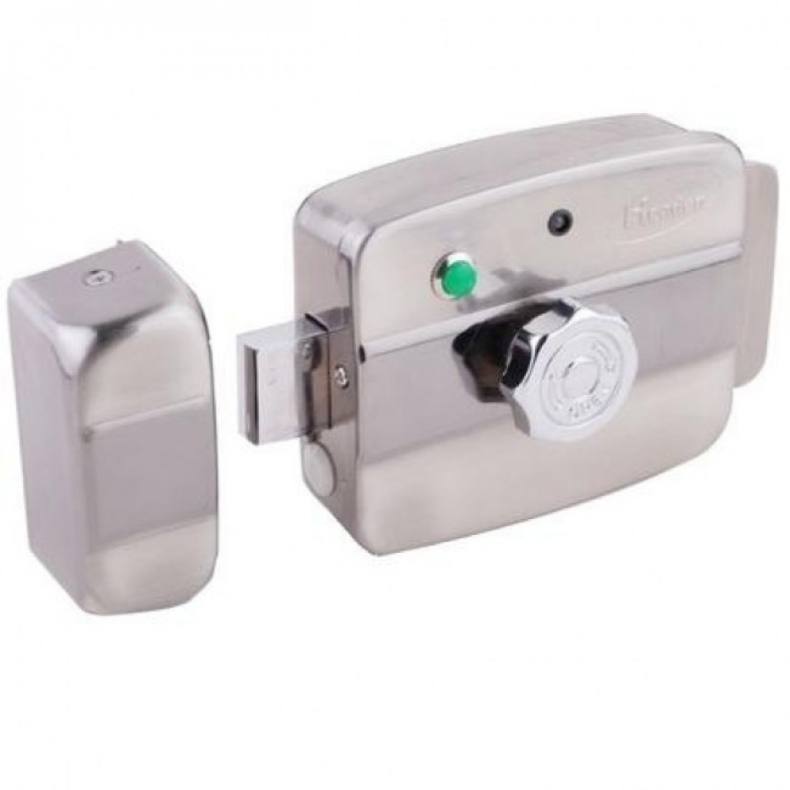

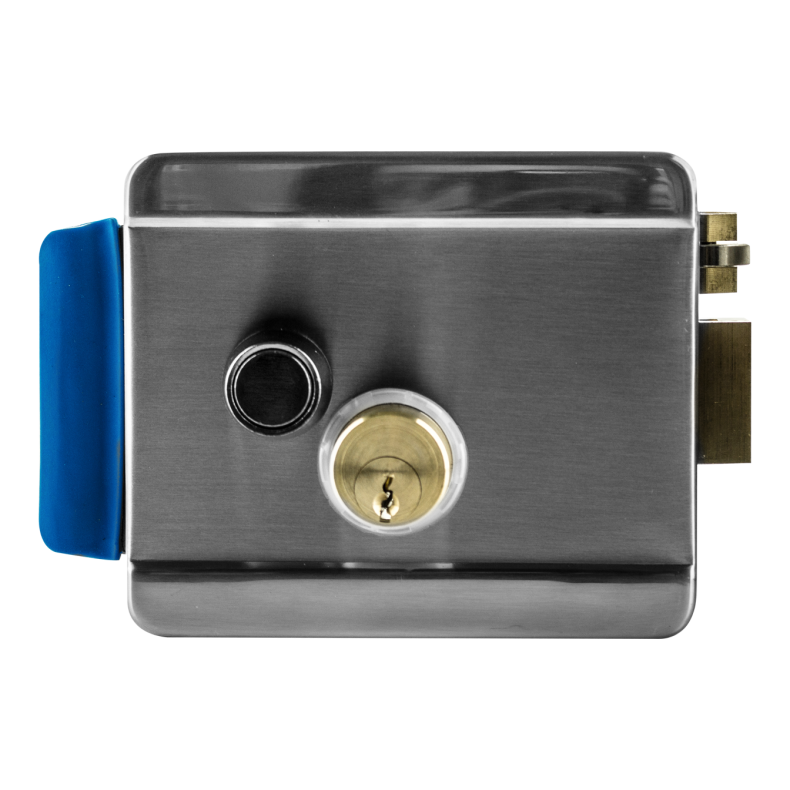

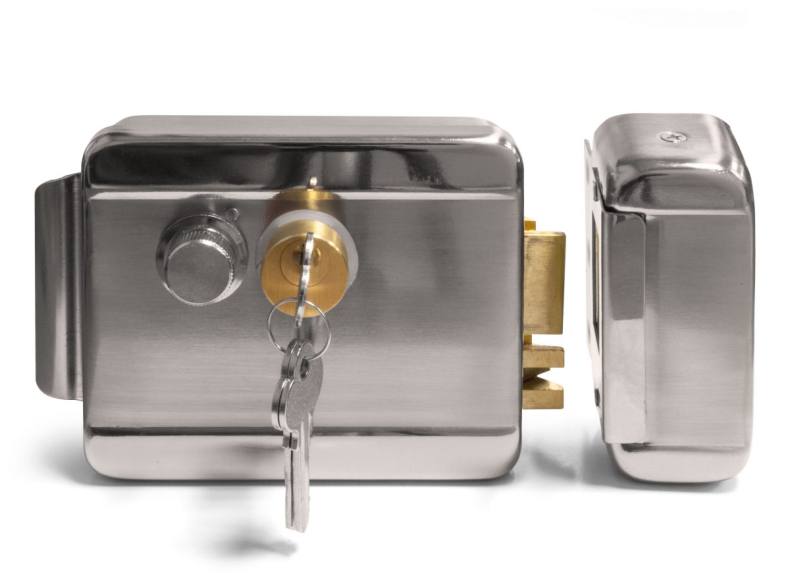

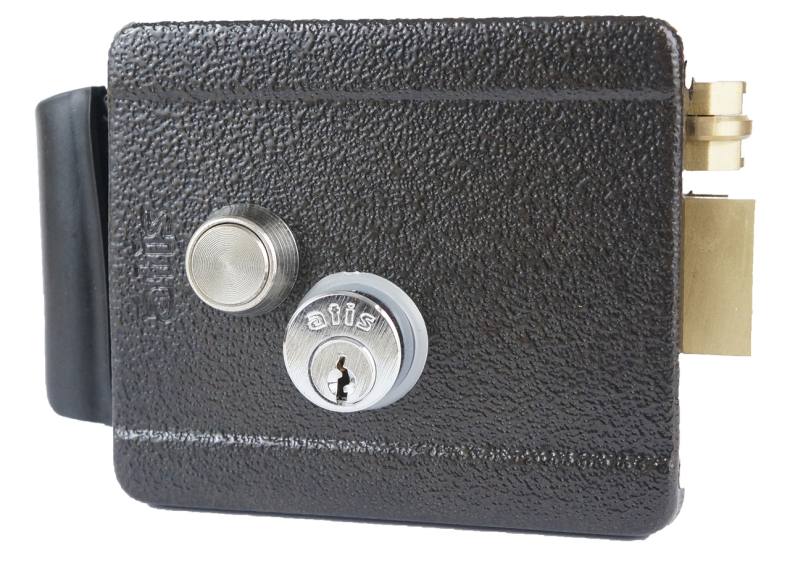

Фото электромеханических замков на калитку
