Расстояние между столбами для забора: методика расчета

От чего зависит длина пролетов

Чтобы рассчитать оптимальное расстояние между столбами для забора нужно учитывать тип и высоту конструкции, способ монтажа столбов, ветровую нагрузку и характеристики почвы на участке застройки, материал пролетов и опор.

Заборы по лицевой стороне участка делают сплошными или светопрозрачными высотой 1,6-2,2 м. Ограждения, которые устанавливаются между участками, должны быть только светопрозрачными, а их высота не должна превышать 1,5 м.

Опорные столбы устанавливаются способом забивки, путем частичного бетонирования, с заливкой бетоном на всю глубину, с бутованием щебнем. Также заборы устанавливаются на винтовые сваи, на бетонное основание с забетонированными столбами.

Выбор типа основания и глубина погружения столбов напрямую зависят от типа грунта и веса пролетов:

• Для строительства высокого сплошного забора с большой парусностью на глинистой почве рекомендуется установка бетонной ленты с бетонированием опор.
• Для возведения легкого ограждения из сетки-рабицы на участке со стабильным грунтом используют забивные столбы или опоры бутованием щебнем или с частичным бетонированием.
• Строительство глухого забора на слабой просадочной или болотистой почве потребует более устойчивого основания. В этом случае чаще всего используют винтовые сваи для обустройства свайного или свайно-ростверкового фундамента.

Например, для возведения забора из профнастила на участке с влажным грунтом, склонным к морозному пучению, лучше использовать свайные конструкции. Для установки секций из деревянного или металлического штакетника на песчаной почве, супесях и суглинках оптимальным вариантом будет погружение столбов на глубину ниже промерзания грунта с полным бетонированием. В средней полосе России для галечных и гравийных почв точка промерзания находится на глубине 0,5-0,6 м, для песчаных — от 0,4 до 0,7 м, для глины и суглинков — до 1,2 -1,3 м.

Оптимальное расстояние между столбами

Расстояние между столбами рассчитывается с учетом веса секций. Если расстояние между столбами забора из сетки-рабицы рулонного типа без горизонтальных лаг составляет 3,5 м, то для секционного сетчатого забора оно не должно превышать 3 м.

Шаг столбов для забора из профнастила подбирается с учетом конструкции каркаса. Если листы прикручивают к горизонтальным лагам, то рекомендуемое расстояние между столбами для забора из профнастила составляет 2-2,5 м.

Для ограждений на капитальном фундаменте шаг между опорами может быть увеличен. Максимально допустимое расстояние между кирпичными столбами забора из профлиста на ленточном фундаменте с кирпичными или бетонными колоннами достигает шести метров. При этом для горизонтальных прожилин нужно взять трубы с сечением не менее 40х20х2 мм и установить их не в 2, а в 3 ряда.

Как не ошибиться с расчётом ширины пролётов?

Прежде чем вкапывать столбы для забора, проанализируйте все перечисленные факторы. Иногда решение, которое кажется выгодным, может привести к ещё большим тратам.

Расчет основных параметров для установки столбов своими руками

Перед тем, как рассчитать количество необходимых строительных материалов (столбов, цемента и других), следует точно определить параметры будущего забора – его продолжительность, высоту, интервал установки опорных стоек и так далее. Это делается поэтапно.

1. Общая длина ограждения измеряется рулеткой по периметру. Что касается высоты забора, то, как правило, строить изгородь выше 2,5 метров считается нецелесообразным. Наиболее популярная высота – 2 метра. При использовании металлических столбов шестиметровую трубу при установке опор, таким образом, можно разделить на две части без отходов (с учетом заглубления в грунт).
2. Определение высоты ограды производится с учетом того, что стойка как минимум на треть должна быть погружена в землю. Это делается для обеспечения прочности будущего заграждения. Так, если планируемая высота забора – 2 метра, то подземная часть должна составлять 1 метр, а общая длина опоры – 3 метра.
3. Исходя из расстояния между столбиками, исчисляется их необходимое количество.

Читайте: Колпаки на столбы для забора — выбираем правильно!

Глубина установки заборных столбов

Глубина погружения опорных столбов забора определяется крутящим моментом, который является суммарной величиной воздействия ветра и веса заборной секции. Точкой приложения крутящего момента выступает выход столба из грунта и при небольшой глубине его установки может привести к повреждению ограды.

Еще одним параметром глубины установки заборных столбиков являются характеристики самого грунта, а конкретно его пучинистость. Установка заборных столбов выше глубины промерзания грунта часто приводит к выдавливанию столбов из почвы в холодной время года. Для устранения такого эффекта необходимо точку заглубления опоры выбирать ниже глубины промерзания. Для глинистых почв Санкт-Петербурга глубина промерзания составляет 1 метр.

Еще одной особенностью глубины установки столбов является их назначение — ограждающие конструкции или ворота с калиткой. Если для стандартной части ограждения выдавливание столбов зимой не является фатальной характеристикой, то установка опор калитки или ворот выше глубины промерзания может привести к очень неприятным последствиям — ворота или калитка зимой просто перестанут закрываться.

Пример расчета расстояния между столбами для забора

В качестве примера для расчета возьмем классический забор из профлиста на металлических стойках высотой 2 метра и шириной секции 2,5 м. Площадь одной секции составляет 5 м², что является исходной величиной для расчета ветровой нагрузки.

На первом этапе умножаем площадь секции на аэродинамический коэффициент, величина которого для средней полосы составляет 1,4. За величину напора ветра примем 40 кг. Итоговая ветровая нагрузка составляет Н = 5×1,4×40 = 280 кг на одну стойку.

После вычисления ветровой нагрузки определяем изгибающий момент, для чего ветровую нагрузку умножает на константу 0,8. Полученная величина (224 Кг/м) показывает усилие, которое испытывает материал стойки в месте ее выхода из земли.

Для определения глубины заглубления опоры достаточно изгибающий момент разделить на постоянный коэффициент сопротивления, величина которого составляет 225 кг.

Результирующая цифра глубины заглубления стойки (224 кг/м : 225 м) получается примерно 1 м, что хорошо согласуется с практическим опытом установки заборных конструкций.

Для пучинистых грунтов необходимо сравнить полученную величину с глубиной промерзания почвы в зимнее время для конкретной местности. В случае превышения глубины промерзания над полученным результатом, величину заглубления опоры необходимо увеличить до справочной величины промерзания грунта.

Высота секции и шаг столбов для забора

Забор из профилированного листа является непроницаемым для ветра, так как секция состоит из глухого наполнителя. Чем более высокое ограждение, тем больше площадь одной секции. А при увеличении площади профнастила, нагрузка от ветровой силы пропорционально увеличивается.

При определении межсекционного расстояния важно учитывать некоторые рекомендации:

• На хорошо продуваемой местности и открытой площадке следует уменьшать расстояние между столбами до 2-2,5 м. Особенно актуально для заборов, высота которых превышает 2 м. Такой пролет обеспечит восприятие меньших нагрузок при порывах ветра.
• В ветреных местностях ставят дополнительные горизонтальные лаги. Они позволяют избежать эффекта «паруса» и равномерно распределить нагрузки по всей конструкции ограждения, включая профлист и опорные столбики. Также перемычки позволят избежать грохота, образующегося от прогиба и вибрации профлиста.
• Для усиления конструкции и снижения образования вибраций от ветровых нагрузок, следует поставить утолщенный металлопрофиль. Подойдет профлист толщиной от 0,5 до 0,7 мм.

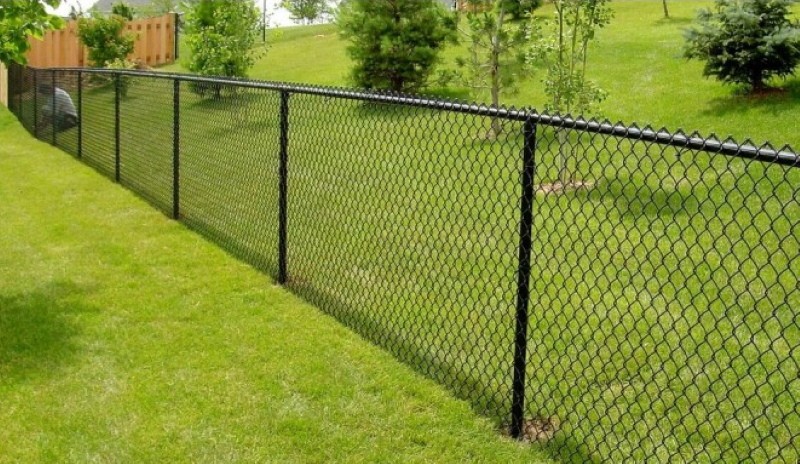

Как высчитать количество столбов

Чтобы рассчитать, сколько опор понадобится для ограждения конкретного участка, нужно узнать его периметр, если забор нужен со всех сторон. Или же просто длину забора, если ограждение будет с одной стороны. Например, на забор продолжительностью 50 м нужно 25 столбов (длину 50 м / шаг 2 м). Если же необходимо обгородить участок периметром 120 м, то столбов надо будет 60 штук. Вычислить, сколько уйдет самой сетки, легко. Это длина забора или же число, соответствующее периметру участка.

Способ установки опоры в почву

Существует несколько способов монтажа заборных столбов в грунт. Их ставят такими методами:

•  Монтаж в землю. Вкапывать в почву — самый простой, но малонадежный способ, особенно на сыпучих грунтах и суглинках. Стойкость конструкции к поперечным нагрузкам зависит от прочности грунта. При увеличении межсекционного интервала есть риск просадки опоры или обрушение ее от порыва ветра. Расстояние в данном случае выбирают минимально допустимое, исходя из расчетов.
•  Монтаж с гравийной или щебневой засыпкой. Вкапывают аналогичным способом, что и вышеописанный. Яму наполняют каменистым материалом. За счет щебня или гравия достигается упрочнение конструкции. Расстояние между столбами забора следует выбирать среднее или минимальное от расчетного.
•  Установка в бетон. Бетонирование позволяет существенно упрочнить конструкцию ограждения. Диаметр ямы под столб выбирают исходя из прочности грунта. Смонтированные таким способом, опоры позволяют нести высокие перпендикулярные и поперечные нагрузки. Метод подойдет для строительства высоких ограждений, заборов из профнастила с повышенной толщиной металла, для секций с увеличенным расстоянием между опорами. По технологии, наполнитель профлист ставят только по истечению 28 после заливки столба раствором. Это время полного твердения бетона.
•  Арматурная установка в ленточный фундамент. Является самой прочной и чаще используется, если межсекционное расстояние ограждения будет больше 3 метров. Суть заключается в дополнительном приваривании металлических уголков к нижней части заборного столба, выполняющих армирующую функцию. Монтаж делают в траншею. Для обеспечения высокой надежности дополнительно производится бетонирование основания.

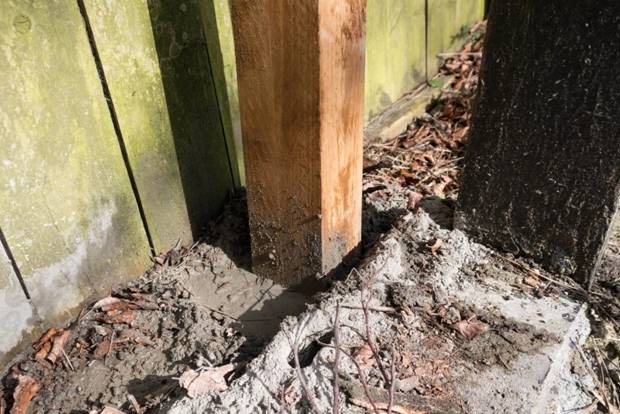

Установка деревянных столбов для забора

Опорные деревянные столбики в строительстве ограждений, эксплуатируемых на постоянной основе, используются реже. Это обусловлено недолговечностью конструкции, деформацией, гниением, рассыханием и прочими негативными факторами.

Правила установки следующие:

• Использовать лучше дерево стабильных и стойких к гниению пород — ясень, ольха, дуб, акация.
• В качестве стоек подойдет брус или оцилиндрованное бревно.
• Для горизонтальных лаг можно взять брус, обрезную доску или горбыль. Брус обеспечивает более декоративный, эстетичный вид.
• Для опор: диаметр бревна 100-150 мм, сечение бруса – 100х100 мм или больше.
• Количество горизонтальных перемычек – две или три.
• Для перемычек: сечение 40х40 мм, 40х60 мм, 60х60 мм.
• Расстояние между столбами забора – от 2 до 3 метров. Оптимально – 2,5 метра.
• Глубина вкапывания – от 1,2 метра.

Перед монтажом следует также учитывать некоторые технические нюансы, а именно:

•  Деревянные стойки следует обработать противогрибковым средством со свойством влагозащиты высокого класса (трудновымываемые).
•  Опоры устанавливаются на песчаную подушку. Она способствует лучшему прохождению воды ниже в грунт, чем предотвращает гниение дерева.
•  Укрепить и повысить долговечность поможет бетонирование ямы.
•  В процессе эксплуатации деревянные элементы следует регулярно обрабатывать антисептиками, обновлять лакокрасочный слой, если он предусмотрен.

Как устанавливают бетонные (ЖБ) столбы для забора

Железобетон является высокопрочным, надежным и долговечным материалом. Он оптимальный для оград, у которых наполнитель имеет большую массу. В основном это бетонные секции. При строительстве ограждений из профлиста такие опоры выбирают, когда высота секций составляет 2,5-3м, а толщина металла – максимальная 0,7-0,8 мм.

При выборе железобетонных столбиков особое внимание следует уделять монтажным работам: а именно закреплению стойки в грунте. Поскольку сам по себе вес такой опоры большой, то на слабых почвах возможны проседания. Порывистые ветра могут обрушить всю заборную конструкцию.

Правила вкапывания следующие:

•  Под бетонный забор бурится отверстие.
•  Глубина от 0,8 до 1,2 метра.
•  На дне обустраивается песчаная подушка.
•  Устанавливаются стойки.
•  Оставшееся пространство в яме бетонируется.
•  Оптимальное расстояние между столбами забора 2-2,5 метра. Шаг допустимо увеличить до 3 метров.

Такой метод позволяет получить надежную конструкцию только при монтаже забора из профнастила на стабильных, пучинистых грунтах. В ином случае делают ленточный фундамент. Это дороже и, в большинстве, не целесообразно. Ведь есть альтернатива – использование металлических заборных столбиков .

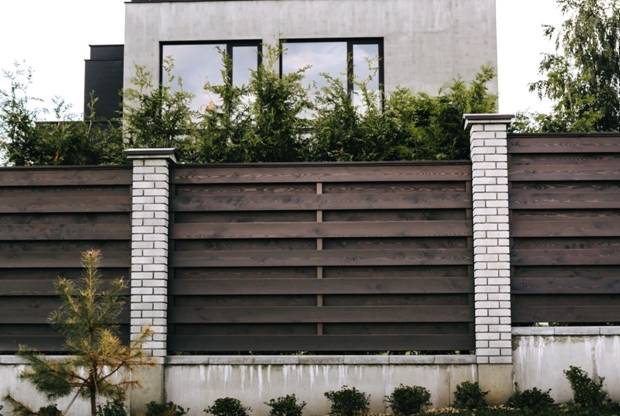

Как устанавливают кирпичные столбы для забора

Строительство кирпичного забора с секциями из профнастила производится с целью получения максимально прочной конструкции с безупречным внешним видом. Возведение такого варианта ограждения является трудоемким и финансово затратным процессом. Результат же способен удовлетворить любого хозяина территории.

Правила монтажа такие:

• Кирпичные опоры устанавливаются только прочные основания. Поэтому перед монтажом производят заливку ленточного фундамента или делают бетонную подушку.
• При обустройстве ленточного заборного фундамента пролет забора из профнастила может быть любым от 1,5 до 7 метров.
• При монтаже на бетонную подушку оптимальным будет межосевое расстояние до 5 метров.
• При кладке столбов из кирпича должны быть установлены уголки или пластины с проушинами для последующего крепления горизонтальных перекладин.
• Монтаж профнастила производится после набора полного прочности конструкции.

Строительство комбинированного кирпичного забора с наполнителем из профнастила требует больших временных затрат. При полном соблюдении технологии процесс может занимать от 1,5 до 2 месяцев. Но результат – максимальная долговечность и выносливость ограждающей конструкции.

Опорные столбы из труб из стали

Трубы из стали – универсальный материал, который может использоваться для заборов из дерева, сварной сетки, сетки-рабицы, профнастила и так далее. Зачастую для монтажа ограждений применяют трубы с квадратным сечением. Наличие ребер жесткости позволяет обеспечить дополнительную надежность опорных столбов. К данным трубам будет довольно легко присоединить или приварить лаги, кронштейны и так далее.

Чтобы защитить поверхность стальных опор от коррозии, применяют специальные грунтовки по металлу, краски масляную, акриловую или алкидную. Если планируется устанавливать ограждение без использования сварки, при помощи только болтов и кронштейнов, то рекомендуется применять трубы со специальным покрытием из цинка или полимеров.

Из-за того, что на угловые опоры оказывается высокая нагрузка, для них применяют трубы 80х80х3 миллиметра. Лучшим и оптимальным сечением профтрубы для создания промежуточных опор будет 60х60х2 миллиметра. Если территория находятся в районе с постоянными сильными ветрами и ураганами, а сплошной забор имеет высоту более 220 сантиметров, то следует брать столбы с сечением большего размера и с большей толщиной стенок.

Опорные столбы из асбоцементных труб

Трубы асбестоцементные и хризотиловые считаются отличной альтернативой деревянным и стальным столбам опоры. Из достоинств этого материала можно выделить невосприимчивость к гниению и образованию ржавчины. Также данные трубы невосприимчивы к влаге и к резким температурным перепадам, их необязательно часто красить, необязательно наносить на них специальные защитные составы.

Из недостатков такого рода опор – не самый красивый внешний вид, очень большой вес, хрупкость и сложный процесс монтажа.

Зачастую асбоцементные опоры применяют для монтажа ограждений на даче. Для возведения затора из плоского шифера лучше всего выбирать трубы 10 сантиметров в диаметре.

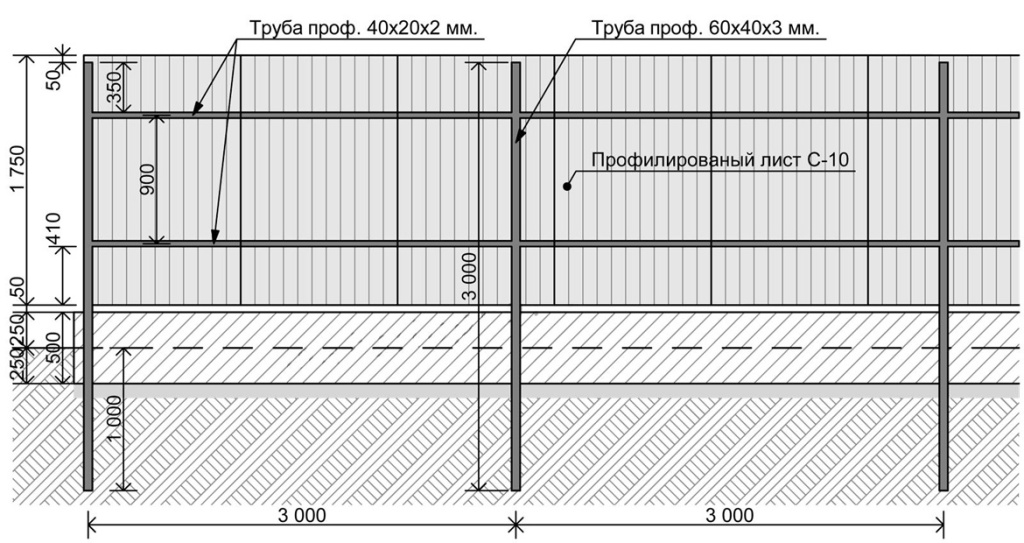

Расстояние между столбами для забора из профнастила

При установке забора из профнастила на участке с влажным грунтом, склонным к морозному пучению, предпочтительными будут свайные конструкции. А для секций из деревянного или металлического штакетника на песчаной почве, супесях и суглинках оптимальным вариантом будет погружение столбов на глубину ниже промерзания грунта с полным бетонированием.

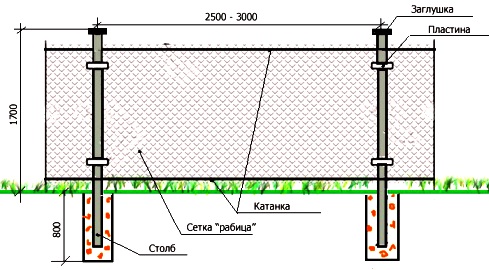

Расстояние между столбами для забора из сетки-рабицы

При выборе расстояния между столбами для забора из сетки-рабицы, рулонного типа без горизонтальных лаг, рекомендуется ориентироваться на 3,5 метра, в то время как для секционного сетчатого забора это расстояние не должно превышать 3 метра. А если листы профнастила прикрепляются к горизонтальным лагам, то оптимальным расстоянием между столбами будет 2-2,5 метра.

Расстояние между столбами для забора на фундаменте

Для заборов, установленных на капитальном фундаменте, можно увеличить расстояние между опорами. Максимально допустимое расстояние между кирпичными столбами при использовании профлиста на ленточном фундаменте с кирпичными или бетонными колоннами составляет до шести метров. При таком интервале стоит учесть, что для обеспечения достаточной прочности горизонтальных прожил нужно использовать трубы с сечением не менее 40х20х2 мм и устанавливать их не в два, а в три ряда.

Таким образом, правильный выбор расстояния между столбами и глубины их забивания существенно влияет на прочность и надежность забора, что делает его долговечным и стабильным со временем.

Как нужно бетонировать?

Бетонирование столбов следует проводить согласно разработанным и отработанным десятилетиями технологиям. Существует несколько способов для различных условий.

Сухое бетонирование или бутование

Подобная технология используется для лёгких сетчатых заборов и практически не применяется для изгородей из профлиста. Бутование (бутирование) подразумевает:

• организацию ямы для столба в 1,5-2 раза больше толщины самой опоры;
• укладку гидроизоляции — рубероида или другого материала с подобными свойствами;
• установку столба и засыпку свободного пространства песчано-гравийной или песчано-щебёночной смесью с одновременным увлажнением и уплотнением.

Полное бетонирование

В этом случае дно ямы обустраивают дренажной подушкой из смеси песка, гравия или мелкого щебня, затем опускают столб и заливают бетонную смесь на всю глубину устроенного в земле отверстия. Иногда в больших ямах устанавливают опалубку, которую удаляют после того, как раствор застынет. Оставшееся пространство между бетоном и грунтом засыпают землёй.

Подобный приём позволяет сократить расход раствора без ущерба для качества.

Иногда строители сталкиваются с высоким уровнем грунтовых вод, что означает контакт воды и раствора, следовательно, ухудшение его характеристик. Грунтовые воды откачать невозможно, но справиться с проблемой возможность имеется. В яму устанавливают отрезок пластиковой трубы с герметичной заглушкой в нижней части, с большим сечением, чем опора, и высотой немного выше поверхности. В стакан опускают столб, и все пустоты заливают бетонным раствором.

Частичное бетонирование

Этот приём используется на пучинистых грунтах и при высоком уровне грунтовых вод. В таких условиях именно частичное бетонирование гарантирует предельную устойчивость опор, минимизируя риски выдавливания столбов и гася сезонные почвенные подвижки. Метод хорош не только этим, но и более экономным расходом цементного раствора. Яму с установленным столбом примерно до половины засыпают выкопанным грунтом с одновременной трамбовкой, и только потом заливают бетонную смесь вровень с поверхностью почвы.

Ленточное бетонирование

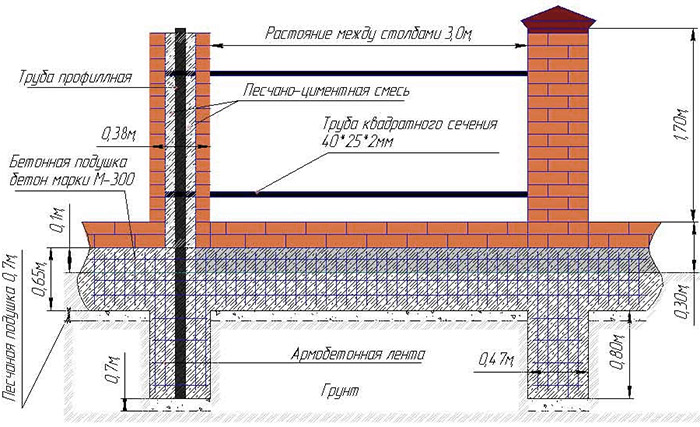

Технология ленточного бетонирования означает создание горизонтальной бетонной ленты с выступающей цокольной перемычкой. Это наиболее дорогой, трудозатратный, надёжный и красивый вариант. Забор, построенный с применением этой технологии, всегда смотрится солидно и статусно. Цокольная полоса преграждает проникновение на огороженный участок снизу, делает невозможным подкоп, служит прочным основанием для наземной части изгороди и связующей лентой по всему периметру.

Технология сооружения ленточного фундамента.

1. Выкапывают ямы под столбы нужного диаметра, затем между ними – соединяющую траншею глубиной до 40 см. Под профлисты достаточно 10-15-сантиметровой ширины.
2. Благодаря наличию бетонной ленты глубину выемок под опоры можно уменьшить вдвое.
3. Для заливки ленты устанавливают опалубку, предварительно засыпав дно 8-10-сантиметровым слоем ПГС.
4. Внутри опалубки заглубляют вертикальный ряд арматурных прутков и заливают раствор.

Правильно установить конструкцию своими руками помогут заранее подготовленные чертежи с точными пропорциями высоты и толщины.

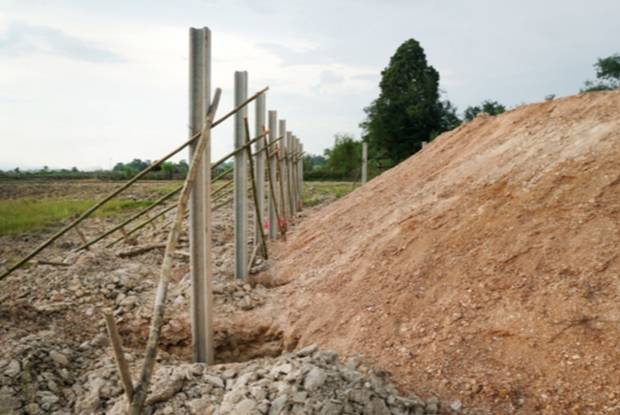

Этапы установки столбов для забора

После того как выбран оптимальный способ монтажа, принято решение, какие столбы использовать для забора из профлиста, подготавливается необходимый инструмент. Рабочим понадобятся: бур, лопата, кувалда, отвес и уровень, шнур, емкость для замешивания раствора или бетономешалка, цемент и щебень.

Затем размечается место будущего ограждения. От этой планировки во многом зависит установка перемычек и секций профлиста, так как при смещении столбов с заданных параметров потребуется дополнительная подгонка этих элементов.

Разбивка участка происходит по следующим этапам:

• по периметру на месте опор предварительно вколачиваются колышки;
• устанавливают угловые крайние столбы по гидроуровню и заливают их раствором;
• после отвердевания цемента натягивают шнур без провисания сверху и снизу;

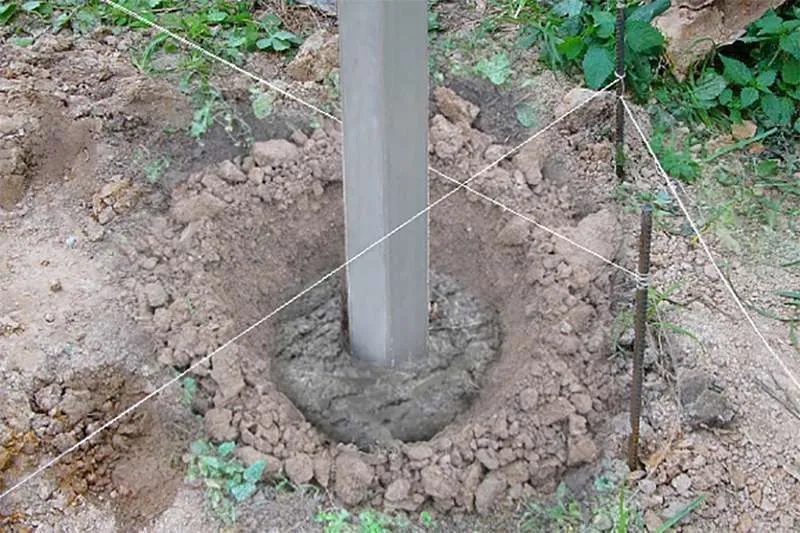

Шнур позволяет выставить все опоры в одну линию

• последовательно пробуриваются лунки под опоры и производится установка и заливка стоек на расстоянии 2,5-3 метра. (этот размер зависит от длины и ширины листа, веса, грунта, а также от общей длины профильных перемычек – если размер составляет 9-12 метров, то лучше разделить на 3 или 4 части без остатка, а в случае 10-метровой длины – на 4 сегмента);
• после сборки сварочные швы зачищаются и покрываются антикоррозионным составом, грунтуются, и только потом красятся в тон с цветом профлиста;
• крепление профнастила производится не ранее 4-5 дней от заливки опор, чтобы дать возможность раствору полностью схватиться и затвердеть; профилированный лист фиксируется с размещением на одной волне предыдущего изделия саморезами с резиновыми шайбами.

На заметку! Для соблюдения правильной геометрии забора при монтаже опорных стоек и конструкции ограждения нужна бригада из двух-трех человек.

При разном уровне грунта устанавливаются еще одни опоры и делают ступенчатый забор, а расстояние между столбами забора из профлиста может значительно уменьшаться А также дополнительные усиленные столбы монтируются в местах расположения калиток и ворот. При заливке раствором опоры, ее вертикальный уровень проверяют отвесом, а также сверяют зрительно линию относительно других столбов.

Как увеличить срок эксплуатации забора

1. Чтобы сделать конструкцию более жесткой, верхнюю и нижнюю часть всех столбов соединяют профтрубой с помощью сварки.
2. Чтобы исключить вероятность коррозии в местах крепежа, используют саморезы с прокладками из EPDM, которые защищают декоративное покрытие от повреждений.
3. Если в процессе монтажа на поверхности листов образуются царапины, нужно сразу закрасить их краской из баллончика.
