Для любого дома или дачного участка нужны ворота. Сегодня все чаще хозяева отдают предпочтение откатным воротам. Они более удобные, чем распашные ворота, потому что не загораживают пространство на подъездной дороге.

Встречаются самонесущие и рельсовые откатные ворота. В чем преимущество таких ворот и какой вид лучше выбрать?

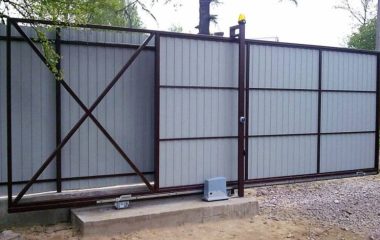

Самонесущие откатные ворота

Основным принципом действия ворот является нижний несущий профиль на который крепится дверное полотно. Этот профиль перемещается в одной плоскости примерно на 9 см над землей.

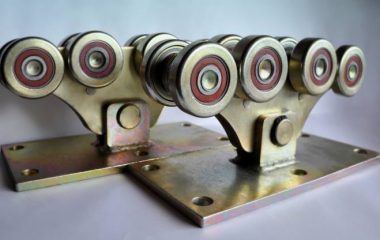

Устанавливается на прочно закрепленных несущих тележках в бетонном балансировочном основании шириной не менее 50 см. Максимальная длина створки для данного типа ворот составляет 12 м, а высота — 2,5 м.

Выбор материала ворот (сталь или алюминий) зависит от размера ворот, частоты открывания, веса полотна и финансовых возможностей. В целом, стальные ворота больше подходят для створок больших размеров и веса при многократном открывании.

Они более устойчивы, независимо от обработки поверхности (горячее цинкование и последующая окраска). Новая обработка поверхности потребуется максимум через 15 лет.

Плюсы самонесущих откатных ворот

• Устойчивая конструкция. Самонесущие откатные ворота устанавливают как для частных, так и для промышленных зданий.
• Они перемещаются в пространстве над поверхностью на высоте от 5 до 10 см. Поэтому есть возможность установить откатные ворота на местности, которая не является идеально ровной.
• Можно установить на любой высоте над землей.
• Требуют минимального обслуживания в виде осмотра привода и функциональных частей один раз в год.

Минусы самонесущих откатных ворот

К основным недостаткам таких ворот относится большая длина и пространство, которое они занимают при открытии. По этой причине невозможно установить откатные ворота на площадке, у которой слишком мало места по бокам прохода.

Стальные откатные ворота должны быть примерно на ⅓ длиннее, чем ширина прохода. У алюминиевых несущих ворот с очень легким заполнением перекрытие может составлять только ¼ часть.

Откатные ворота на рельсе

Механизм действия этих откатных ворот заключается в том, что к каркасу привинчиваются ходовые ролики, которые перемещаются по стальному забетонированному профилю.

В отличие от самонесущих ворот, они перемещаются в пространстве на 1/3 меньше длины прохода.

• Поэтому такие ворота подходят для помещений, где невозможно установить самонесущие ворота из-за недостатка пространства. Максимальная длина створки для этого типа — 12 м, высота створки — 2,5 м (в зависимости от типа наполнения).
• Профиль рельса закреплен по всей длине скольжения ворот на бетонном фундаменте (ширина минимум 20 см и минимальная глубина 50 см) на моторном приводе. Эти ворота чаще всего изготавливают из стальных домкратов 70 × 50 мм, 70 × 70 мм или алюминиевых профилей тех же размеров.

Оснащение откатных ворот

В стандартное оснащение приводов откатных ворот входят:

• Рабочий привод;
• Блок управления;
• Приемник;
• Передатчик;
• Фотоэлемент безопасности;
• Ключ зажигания;
• Сигнальный маячок.

Для откатных ворот открытие может быть ручным (тяга ручкой или ручкой после механического отпирания ворот) или с помощью электропривода. Рекомендуется размещать двигатель минимум на 9 см над бетонной плитой для обеспечения нормальной работы в зимние месяцы.

Центральное расположение двигателя следует выбирать в зависимости от расположения кабельного протектора. Обычные откатные ворота с приводом открываются дистанционным управлением, замком или кнопкой. Каждый привод (двигатель) оснащен аварийной функцией.

И в случае сбоя питания ворота могут быть открыты вручную после разблокировки моторного замка. Контроллеры можно комбинировать с приводом практически любой марки. Более сложные системы можно открыть с помощью магнитной карты или мобильного телефона.

Элементы безопасности откатных ворот

При установке откатных ворот часто забывают о безопасности. Фотоэлементы должны быть установлены на высоте примерно 50 см над землей с обеих сторон внутри и снаружи ворот. Всего должно быть 4 фотоэлемента.

Некоторые хозяева вообще не устанавливают маяк. Мигающий свет должен быть виден из внутреннего и внешнего пространства. Кроме того, нужен дополнительный запорный замок для разблокировки неработающих ворот.

Заполнение створки раздвижных ворот

При выборе заполнения часто выбирают ограждения в соответствии с весом материала при этом учитывают безопасность и уровень будущего обслуживания.

При полном заполнении часто используются:

• Деревянные доски,
• Металлические листы с различной перфорацией,
• Рейки из ПВХ и другие материалы.

Эти типы панелей обеспечивают большую конфиденциальность внутри участка. Однако они требуют более внимательного управления створкой ворот при ветре, потому что часть крыла может отклоняться.

Используются и различные прозрачные наполнители: половые доски из ПВХ, деревянные половые доски, стальные полосы, перфорированный листовой металл, алюминиевые рейки.

Выбор привода для откатных ворот

Выбирая привод автоматических ворот, нельзя забывать оставлять запас мощности. На практике это означает, что вес двери должен быть меньше максимально допустимого веса. Учет этого запаса мощности продиктован изменением погодных условий.

Зимой температура может опускаться до -20 градусов по Цельсию (и более), а летом на солнце может превышать 40 градусов по Цельсию.

• При учете запаса мощности необходимо учитывать материал, из которого изготовлен затвор.
• Дверь с деревянным заполнением подвержена изменению веса под воздействием влаги, тогда как полностью стальная дверь обычно отличается большим весом.

При выборе запаса мощности необходимо учитывать дверную конструкцию, независимо от того, являются ли ворота самонесущими или движутся по рельсу. Это важно, потому что у самонесущих ворот меньше сопротивления.

Выбирая автомат для таких ворот, можно предположить, что запас хода будет не менее 30%. Для ворот, идущих по рельсам, следует брать гораздо больший запас мощности — минимум 50% и более.

Необходимо учитывать сопротивление движению, вызванному песком, грязью или снегом. Запас мощности нужно подбирать индивидуально для каждого затвора. Чем плавнее работает затвор, тем меньше может быть запас мощности.
